Фермові димові труби

Фермова димова труба – це вертикальна окремо встановлена споруда, що складається з фундаменту, опорної ферми та прикріплених до неї димовідвідних стволів.

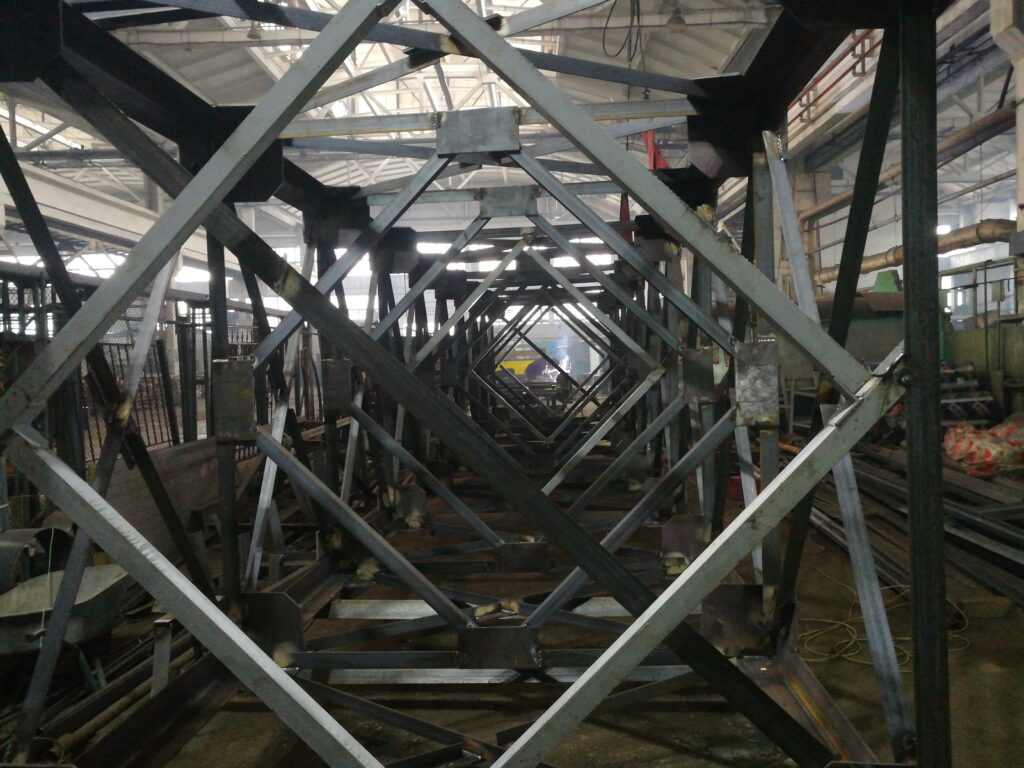

Опорна ферма димової труби – це самонесуча, просторова, зварна металоконструкція, що міцно закріплена анкерним кошиком залитим у фундамент. До каркасу ферми кріпляться стволи димових труб ззовні чи всередині просторової конструкції. Просторова конструкція в розрізі має багатокутну форму, яка визначається кількістю димових стволів. Одна ферма може нести від одного до десяти стволів різного діаметру та конструктиву.

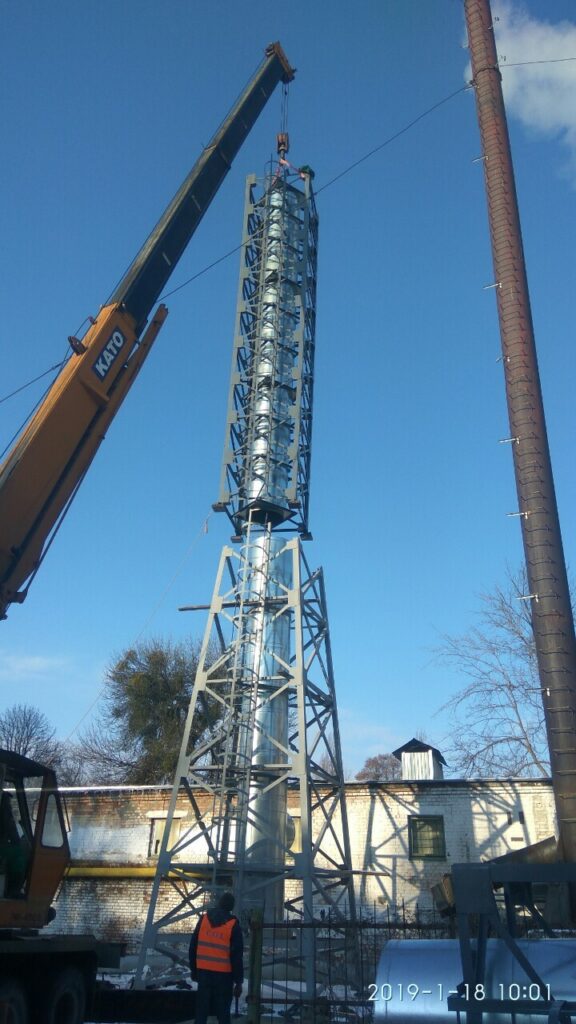

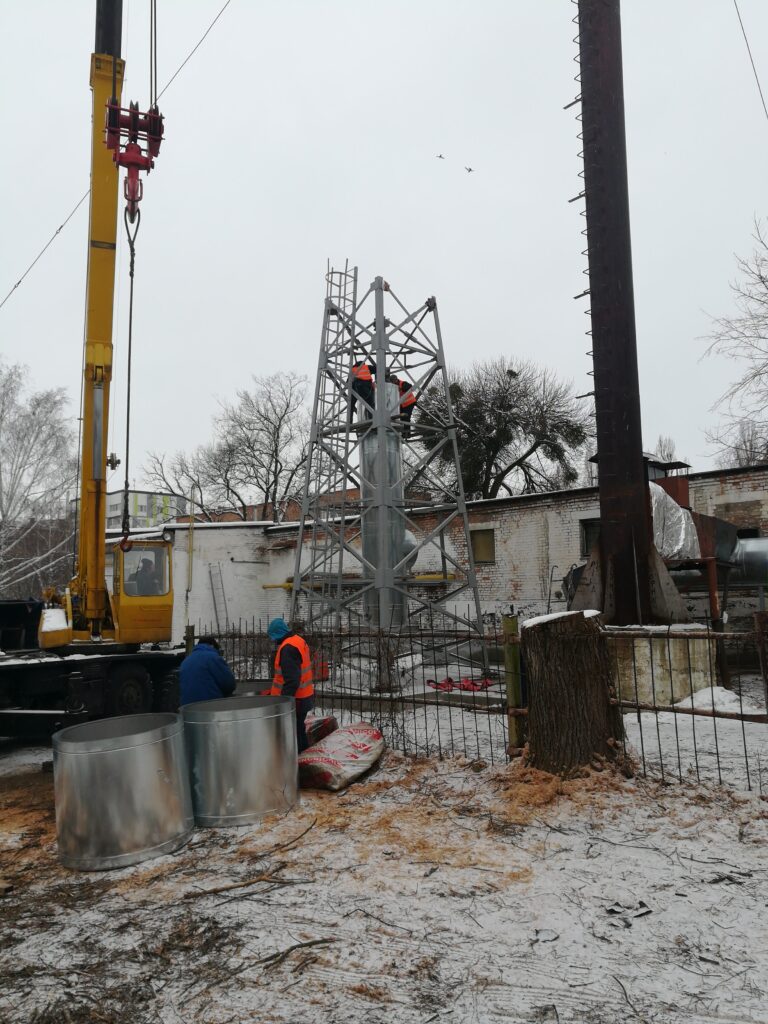

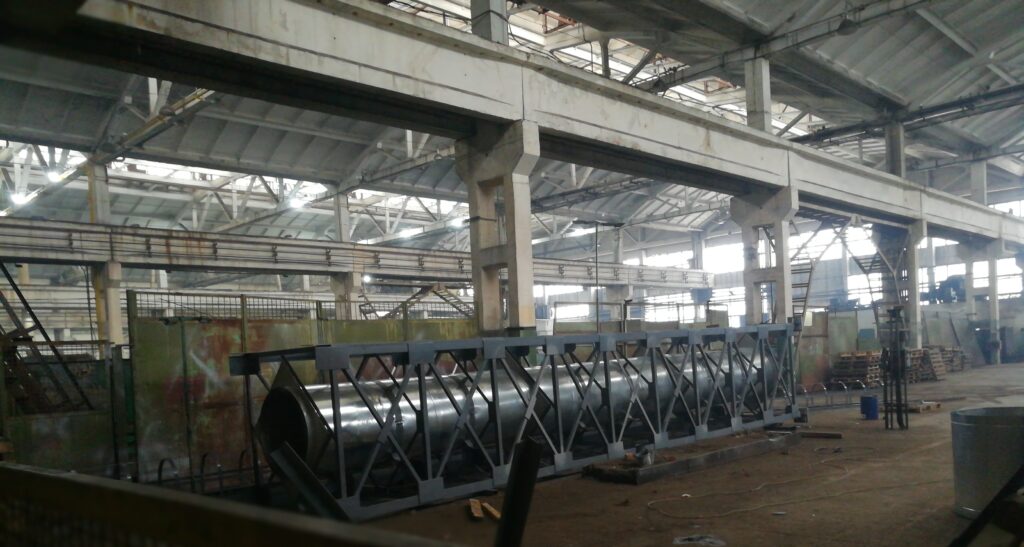

Металоконструкція ферми виконана з профілів та труб вуглецевої сталі з багатошаровим антикорозійним покриттям. Ферма виготовляється як комплект транспортабельних секцій, що монтуються в єдину конструкцію безпосередньо на об’єкті будівництва, її економічно доцільна загальна висота може досягати 45 м (все, що вище, то тільки спец потреба).

Стволи димових труб виготовляються у вигляді модулів, що стикуються між собою під час монтажу. Кожен модуль – це трубна трьохшарова конструкція де внутрішня обичайка виконана з нержавіючої сталі з характеристиками відповідно до розрахунків проєкту. Зовнішня обичайка – це або оцинкована сталь, або також нержавіюча, за бажанням замовника. Між зовнішньою та внутрішньою обичайками облаштовано теплоізоляційний шар мінеральної вати.

В конструкцію опорної ферми може бути закладено перспективу розвитку підприємства з виділенням місць для кріплення додаткових димових стволів. Додаткове обладнання ферми сходами та майданчиками обслуговування робить її багатофункціональною технологічною системою, що може слугувати не тільки для димовидалення від паливоспалювального обладнання, але і як вежа для розміщення стільникового зв’язку, освітлення території, сповіщення то що.

Решітчаста конструкція ферми забезпечує «вітропрозорість», що мінімізує вітрові навантаження, а беручи до уваги малу вагу, гнучкість та збалансованість конструкції ми отримуємо високі показники сейсмічної стійкості споруди.

Техніко-економічними перевагами фермової димової труби є:

• можливість використання в сейсмонебезпечних регіонах;
• можливість використання однієї димової труби з різними типами стволів для різних типів паливоспалювальних агрегатів з різною потужністю;
• швидкі терміни виготовлення;
• спрощена логістика (всі елементи димової труби виготовляються як транспортабельні модулі);
• простий та швидкий монтаж;
• легкий та швидкий ремонт (заміна окремого модуля безпосередньо по місцю);
• мала площа забудови на генплані, можливість встановлення в районі щільної забудови та розвинених внутрішніх мереж.

Недоліки

Порівняно з цегляними та бетонними трубами обмежений термін експлуатації.
