Щоглові димові труби

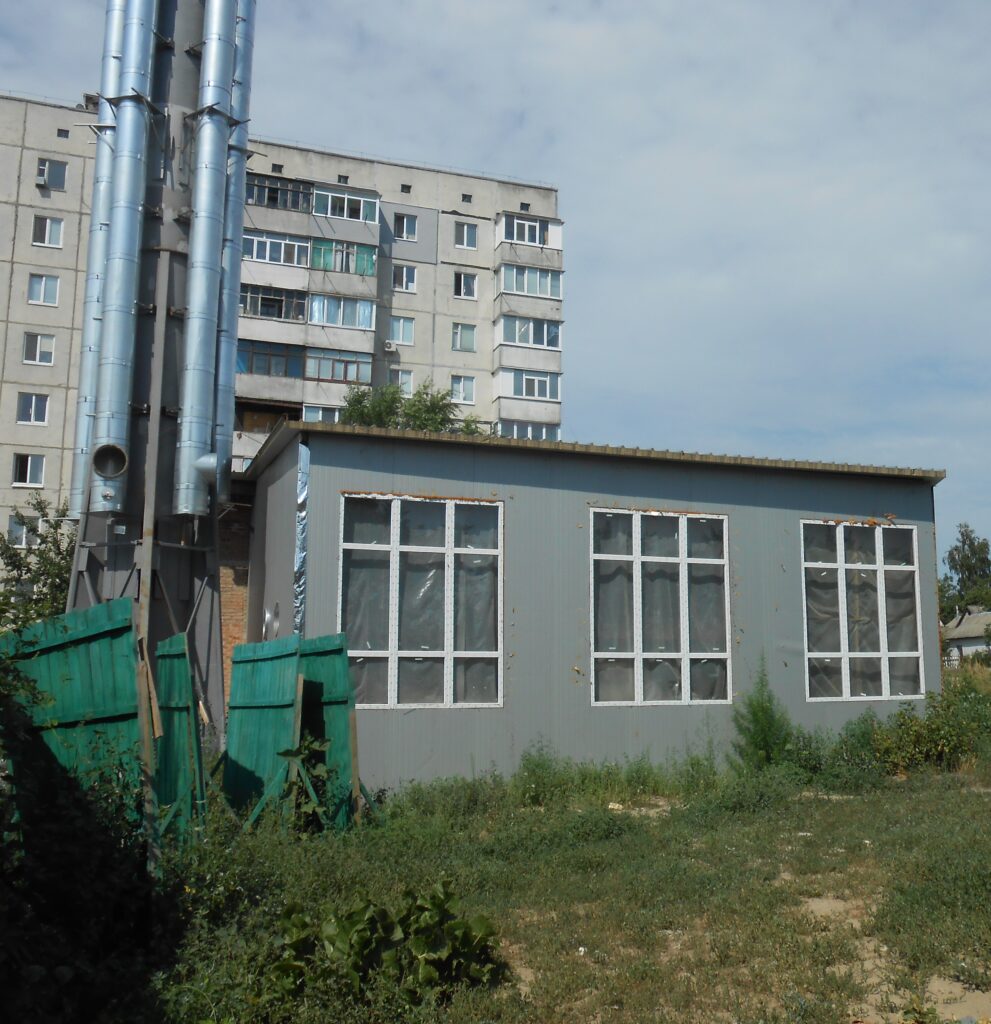

Щоглова димова труба – це вертикальна споруда окремо встановлена, що складається з фундаменту, опорної щогли та прикріплених до неї димовідвідних стволів.

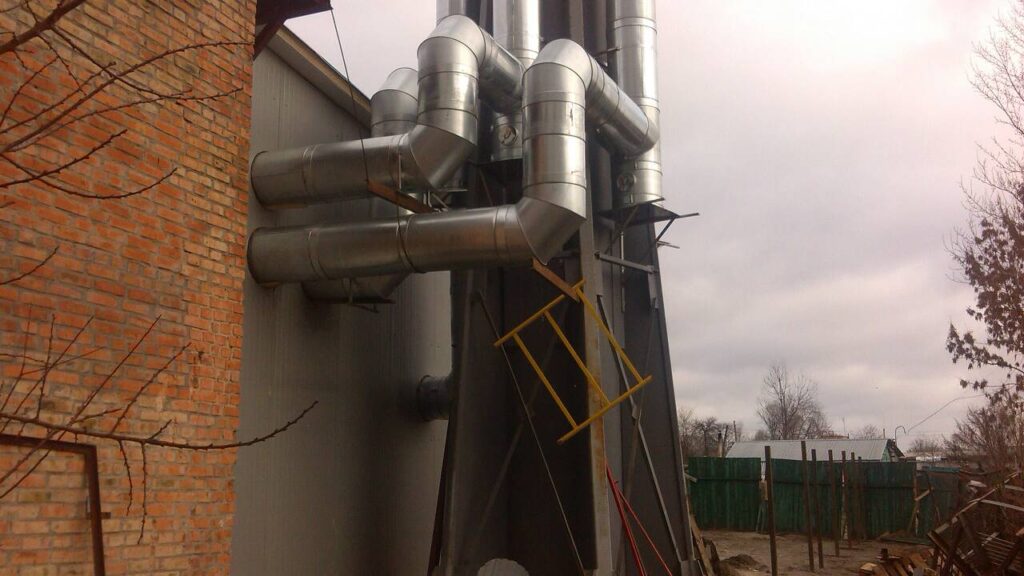

Опорна щогла – це металева конструкція з круглої товстостінної труби або зварної просторової профільної рами. У основи конструкція щогли кріпиться анкерним кошиком залитим у фундамент. Вертикальні димовідвідні стволи кріпляться до щогли за допомогою підтримувальних майданчиків та хомутів. На одній опорній щоглі може бути змонтовано до 10 стволів різного діаметру та конструктиву.

Опорна щогла виготовляється як комплект транспортабельних секцій, що монтуються в єдину конструкцію безпосередньо на об’єкті будівництва. Металоконструкція щогли виконана з вуглецевої сталі з багатошаровим антикорозійним покриттям. Щоглова димова труба в основному використовується для енергооб’єктів малої потужності з вистою труби до 30 метрів.

Стволи димових труб виготовляються у вигляді модулів, що стикуються між собою під час монтажу. Кожен модуль – це трьох шарова трубна конструкція з внутрішньою обичайкою виконаною з нержавіючої сталі з характеристиками відповідно до розрахунків проєкту. Зовнішня обичайка – це або оцинкована сталь, або також нержавіюча, за бажанням замовника. Між зовнішньою та внутрішньою обичайками облаштовано теплоізоляційний шар мінеральної вати.

Техніко-економічними перевагами щоглової димової труби є:

• можливість використання однієї димової труби з різними типами стволів для різних типів паливоспалювальних агрегатів з різною потужністю;
• швидкі терміни виготовлення;
• спрощена логістика (всі елементи димової труби виготовляються як транспортабельні модулі);
• простий та швидкий монтаж;
• легкий та швидкий ремонт (заміна окремого модуля безпосередньо по місцю);
• мала площа забудови на генплані, можливість встановлення в районі щільної забудови та розвинених внутрішніх мереж.

Недоліки

Обмеження висоти конструкції.
