Мікротурбіна Ansaldo Energia AE-T100
Мікротурбіни AE-T100 потужністю 100 кВтел
розроблені для роботи з різними видами палива (включаючи біогаз) і протестовані на спалювання до 80% водню в паливній суміші. Вони також можуть живитися від зовнішніх джерел, таким чином доповнюючи спалювання біомаси та концентровані сонячні генеруючі установки.
Мікротурбіни AE-T100 можуть досягати ККД 90% і доступні в трьох різних версіях:
- із зовнішнім спалюванням (AE-T100E);
- на біогазі (AE-T100B);
- на природному газі (AE-T100NG).
Модульна установка дозволяє задовольнити широкий спектр різних потреб в електроенергії, при цьому кожен модуль забезпечує 100 кВте електричної потужності та приблизно 200 кВтт теплової потужності.
Удосконалена система силової електроніки перетворює генеровану високочастотну електроенергію в змінний або постійний струм на заданій частоті.

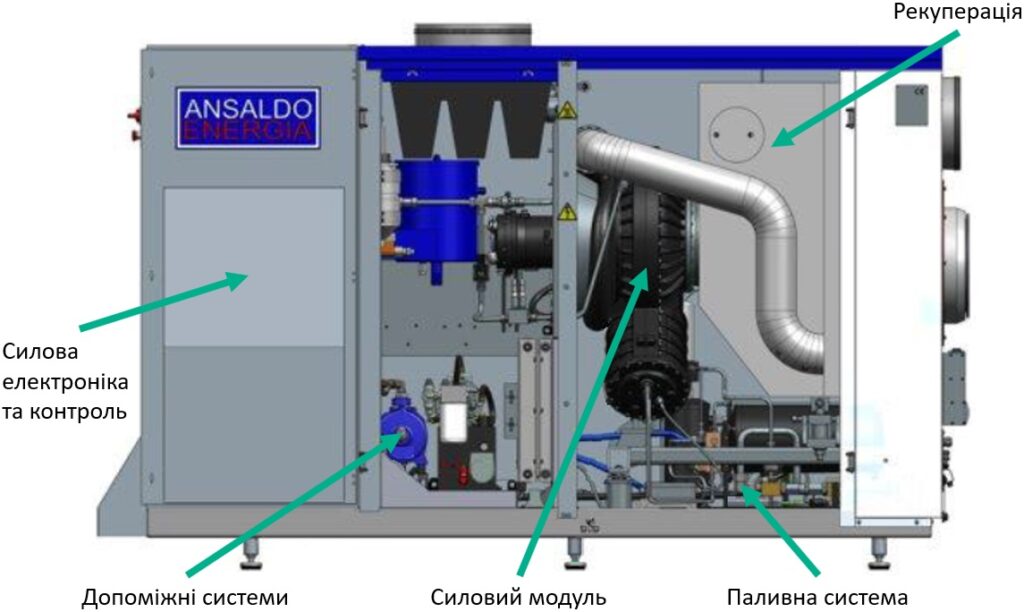

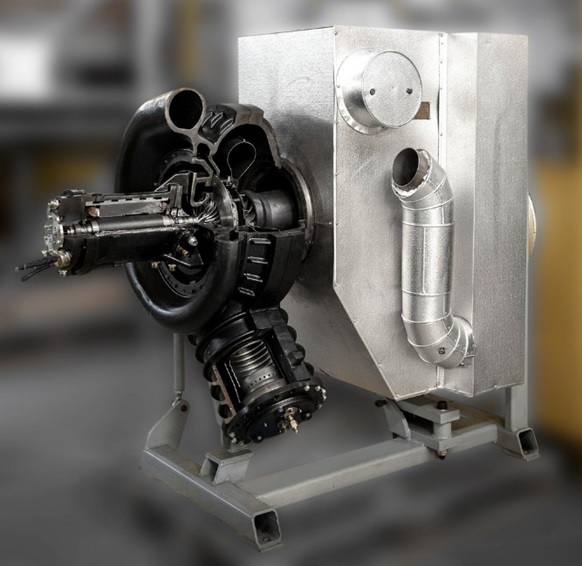

Роторна система AE-T100 складається з високошвидкісного генератора, компресора та турбінних коліс – усе на одному валу, який є єдиною обертальною частиною двигуна.
Безперервне згоряння палива (на відміну від періодичного згоряння поршневого двигуна) зменшує викиди забруднюючих речовин без необхідності дорогої та складної обробки після згоряння.
Технічна простота системи сприяє простоті її монтажу, високій надійності та низьким вимогам до обслуговування.
Доступні версії
Тільки електроенергія (P), комбіноване тепло та електроенергія (CHP). AE-T100NG містить пристрій для стиснення природного газу (бустер), встановлений усередині мікротурбінної шафи.
Газова мікротурбіна AE-T100NG — це високоефективна енергетична система, яка підходить для когенераційних (CHP) і тригенеративних (CCHP) установок, що працюють на природному газі, включаючи:
- пряме використання вихлопних газів AE-T100NG;
- виробництво гарячої/перегрітої води;
- виробництво насиченої пари.
AE-T100NG встановлено в таких налаштуваннях:
| Цивільний
• Гостинність: курорти, готелі, оздоровчі центри, спортивні центри, басейни • Догляд/допомога: лікарні, вихід на пенсію будинки • Будівництво: преміальні будинки, сфера послуг (офісні центри/комерційна діяльність) |
Індустріальний
• Харчування: переробка м’яса, виготовлення макаронів, переробка овочів/фруктів, корм для тварин виробництво, фрезерування • Кераміка: печі, системи сушіння • Хімічні речовини: фармацевтичні, пластикові, гальванічні • Пральні • Виробники паперу • Логістичні центри: холодильні камери |
Переваги Ansaldo Green Tech AE-T100 технологія:
- Дистанційне керування та дистанційне керування
- Договори на ПОВНЕ ОБСЛУГОВУВАННЯ безпосередньо з Ansaldo Green Tech та/або з авторизовані партнери
- Низькі вимоги до технічного обслуговування: заплановано міжсервісні інтервали 6000 годин роботи
- Низька акустична емісія
- Низькі викиди вихлопних газів без використання редукційних пристроїв
- Можливість експлуатації в широкому діапазоні часткових умови навантаження
- Модульний
- Призначений як для внутрішніх (техн приміщення, ТЕС) і на відкритому повітрі установки.
Газова мікротурбіна AE-T100B – це високоефективна енергетична система, придатна для когенераційних (CHP) і тригенераційних (CCHP) установок, що працюють на біогазі, виробленому:
- Цивільні та промислові каналізаційні та очисні споруди
- Системи збору звалищного газу
- Процеси анаеробного травлення
Таким чином, основними клієнтами для AE-T100B є:
- Багатофункціональність
- Промисловості з системами очищення/очищення стічних вод
Переваги технології Ansaldo Green Tech AE-T100:

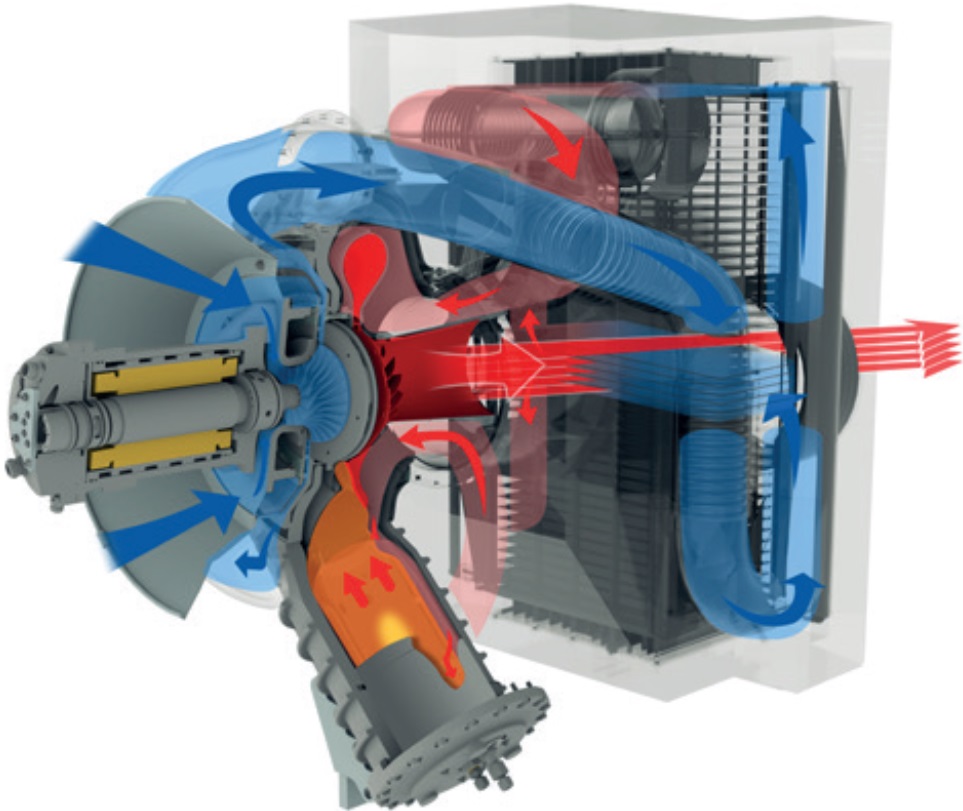

Силова передача AE-T100B – принцип дії
- Висока толерантність до компонентів біогазу
- Віддалений моніторинг, контроль і експлуатація
- Договори на ПОВНЕ ОБСЛУГОВУВАННЯ безпосередньо з Ansaldo Green Tech та/або з авторизовані партнери
- Низькі вимоги до технічного обслуговування: заплановано міжсервісні інтервали 6000 годин роботи
- Низька акустична емісія
- Низькі викиди вихлопних газів без використання пристрої для зменшування
- Можливість експлуатації в широкому діапазоні часткових умови навантаження
- Модульний
- Призначений як для внутрішніх (техн приміщення, ТЕС) і на відкритому повітрі установки
Основне
| Встановлення | всередені / ззовні – діапазон температур: (-10 – +40) °C |

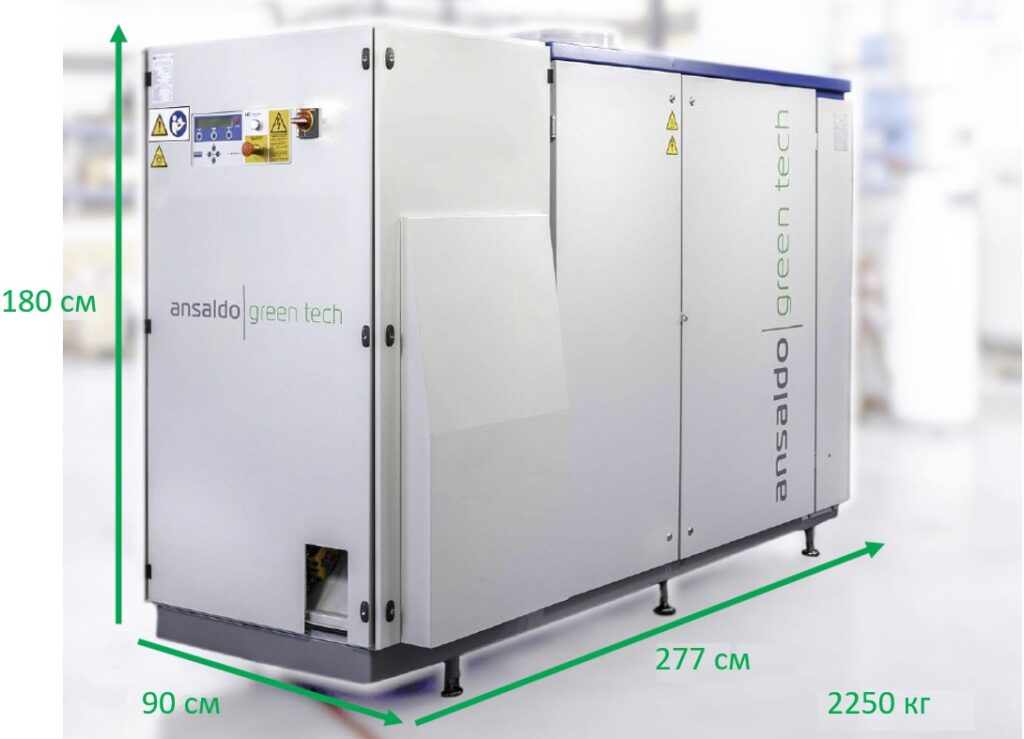

| Розміри (ШхВхД) | (900 x 1900 / 3300* x 2770) мм (P)
(900 x 1900 / 3300* x 3900) мм (CHP) |
| Вага | 2250 / 2750* кг (P) – 2770 / 3100* кг (CHP) |
| Паливо | природний газ (метан) / біогаз |
Мікротурбіна
| Тип компресору | Відцентрова, одноступенева |
| Тип турбіни | Радіальна, одноступенева |
| Типи/число камер згорання | 1 камерна, CAN типу |
| Тиск у камері згорання | 4,5 бар |
| Температура на вході в турбіну | 950 °C |
| Число валів | 1 (єдиний вал) |
| Номінальна швидкість обертання | 70 000 |
Електричні дані
| Вихідна частота | 50 Гц (60 Гц за потреби) |
| Вихідний струм | 400 В (змінного струму), три фази |
Вимоги до палива
| Необхідний тиск* | (0,02-0,1) бар |
| Необхідна температура | (0-60)°C |
| Нижня теплотворна здатність | (38 – 56) МДж/кг ≈ (27 – 40) МДж/нм3 |
| Число Воббе** | (43 – 55) МДж/нм3 |
| Споживання*** | 333 кВт ≈ 34 нм3/год |
(*): компресор природного газу (бустер), встановлений всередині
мікротурбінний кабінет
(**): як визначено в технічному описі
(***): залежно від природного газу LHV
| Необхідний тиск* | (6-8) бар |
| Необхідна температура | (0-40)°C |
| Мінімальний вміст CH4 | > 40% |
| Число Воббе** | (18 – 25) МДж/нм3 |
| Споживання*** | 333 кВт ≈ (34-85) нм3/год |
| Максимальний вміст H2S (сірководень)**** | < 2280 мг/нм3 ≈ 1500 ppm |
| Максимальний вміст cилоксанів**** | < 150 мг/нм3 |
(*): AE-T100B без пристрою компресійної обробки біогазу
(**): як визначено в технічному описі
(***): залежно від палива LHV
(****): з відповідною системою очищення біогазу робота можлива в усіх випадках
Продуктівність
| Вихідна потужність | (100 ± 3) кВтел |
| ККДел | (30 ± 2) % |
| Потік відхідних газів | ≈ 0.79 кг/с |
| Температура відхідних газів | ≈ 270 °C |
| Середній звуковий тиск | ≈ 72 dB(A) @ 1 m |
Викиди*
| NOX | ≤ 15 ppm(v) ≈ 31 мг/нм3 |
| CO | ≤ 15 ppm(v) ≈ 19 мг/нм3 |
(*): @ повне навантаження – (105 ± 3) кВт, споживання біогазового компресора без урахування – 15% O2
(**): залежно від складу біогазу
