Мощные котлы-утилизаторы FGR-ST для производства пара и горячей воды из сбросного тепла различных производств

Паровые и водогрейные котлы-утилизаторы FGR-ST

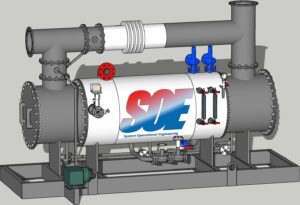

Котел-утилизатор FGR-ST – паровой или водогрейный котел, не имеющий собственного горелочного устройства для сжигания топлива и использующий теплоту отходящих газов технологических топливоиспользующих агрегатов разного назначения. Теплота, генерируемая котлом-утилизатором в виде водяного пара, нагретой воды или нагретого воздушного потока, используется в том же или других технологических процессах.

Конструкция котлов-утилизаторов FGR-ST предполагает, что трубы, по которым идут горячие дымовые газы, образовавшиеся в процессе горения, располагаются внутри водяной рубашки котла, выпускаются в горизонтальном или вертикальном их расположении. Данная серия котлов не требует специальной обмуровки и характеризуется высокой газоплотностью, удобством обслуживания, сниженными требованиями к питающей воде. Использование блочной конструкции облегчает монтаж и повышает ремонтопригодность. В зависимости от запроса и параметров работы теплоутилизаторы FGR-ST могут быть изготовлены как из углеродистой, так и нержавеющей стали.

Нагреваемые рабочие среды:

• горячая вода;
• триэтиленгликоль;
• термальное масло;
• пар.

Применение
Котел-утилизатор FGR-ST для централизованного теплоснабжения, горячего водоснабжения систем отопительной вентиляции и кондиционирования, промышленного парообеспечения в когенерационных установках для паровых турбин и производства холода.

Технические характеристики:

• производительность – 250-1500 кВт;
• паропроизводительность – от 0,3 до 2 т/ч;

сторона выхлопных газов:

• максимальная температура на входе – 600 °C;
• минимальная температура на выходе – зависит от типа используемого топлива и состава выхлопных газов;
• перепад давления – согласно ТУ заказчика;

сторона рабочей среды:

• расчетное давление воды (избыточное) – 0,9 МПа;
• расчетная температура воды: на входе – 70 °С, на выходе – 95 °С;

Также реализуются проекты с котлами-утилизаторами с температурой на выходе 114 °С.

• давление пара до 1,4 МПа;
• температура пара без пароперегревателя до 190 °С.

Массогабаритные показатели:

• масса (с теплоизоляцией): от 400 до 3900 кг;
• диаметр (с теплоизоляцией): от 950 до 1870 мм;
• высота (с теплоизоляцией): от 1700 до 2800 мм;
• входной/выходной диаметр для теплоносителя: DN100;
• входной/выходной диаметр для газов: от DN100 до DN1000;
• толщина теплоизоляции: 150 мм.

Комплектность
Основное оборудование, входящее в комплект поставки парового котла-утилизатора FGR-ST:

• теплоизоляция;
• паровая задвижка на выходе котла;
• установленный комплект арматуры дренажного контура;
• установленный комплект арматуры питающего контура;
• два указателя уровня прямого действия с фланцевыми подключениями, со сливными и отсечными кранами;
• два предохранительных пружинных клапана;
• манометр;
• датчик давления;
• датчик температуры воды;
• датчик температуры отходящих газов;
• группа автоматической регулировки уровня воды;
• реле контроля расхода;
• комплект автоматики котла-утилизатора;
• встроенный обводной канал (байпас) дымовых газов.

Базовая комплектация газотрубных котлов FGR-ST не предусматривает экономайзеры или пароперегреватели, котлы могут выполняться с вертикальной компоновкой корпуса. В ряде случаев газотрубные котлы имеют эксклюзивную конструкцию, предназначенную для определенных технологических агрегатов химической и нефтехимической промышленности, цветной металлургии и других отраслей.

Есть комплектация блок-модуля утилизации тепла для газотурбинных и газопоршневых электрогенераторных установок. В данном модуле возможно совместное размещение парового и водогрейного утилизатора, утилизатор тепла антифриза, вместе со вспомогательным оборудованием: переключатель потоков выхлопных газов с управлением; трубопроводную обвязку по линии антифриза и сетевой воды; байпасный трубопровод с поворотными затворами; рамное основание; комплект КИП; шкаф автоматического управления. Дополнительно в комплект поставки блока утилизации тепла могут входить: насосы прокачки антифриза и сетевой воды, защитный кожух для установки ТМ на улице/крыше контейнера, система утилизации низкопотенциального тепла, сетевой теплообменник, низкошумный глушитель, дымовая труба.

Исполнение
Установки на базе утилизаторов котлов для промышленных теплоцентралей проектируются с учетом индивидуальных потребностей заказчика. Для проектирования котла-утилизатора важны, среди прочего, следующие данные:

• отходящие газы (количество, температура, состав);
• теплоноситель (горячая вода, насыщенный пар, перегретый пар);
• мощностные показатели (паропроизводительность, допустимое рабочее давление, допустимые потери давления в газоходах);
• принцип работы (приоритет выработки электроэнергии, приоритет выработки тепловой энергии, частичные нагрузки, колебания нагрузки);
• допустимое содержание загрязнений в выбросах;
• условия монтажа

Поэтому в рамках индивидуального заказа мы выполняем базовое проектирование, тепловые расчеты, гидравлические расчеты, прочностные расчеты и разрабатываем конструкторскую документацию наших котлов, это позволяет предлагать нашим клиентам самые эффективные и качественные системы на самых выгодных условиях. Внедрение технологии утилизации тепловой энергии, которая идет с выхлопными газами, в любом производственном процессе почти всегда дает возможность дополнительного сокращения энергопотребления и соответствующих финансовых затрат.
