Потужні котли-утилізатори FGR-ST для виробництва пари та гарячої води зі скидного тепла різноманітних виробництв

Парові та водогрійні котли-утилізатори FGR-ST

Котел-утилізатор FGR-ST – паровий або водогрійний котел, що не має власного пальникового пристрою для спалювання палива та використовує теплоту відхідних газів технологічних паливовикористовуючих агрегатів різного призначення. Теплота, що генерується котлом-утилізатором у вигляді водяної пари, нагрітої води або нагрітого повітряного потоку, використовується в тому ж або інших технологічних процесах.

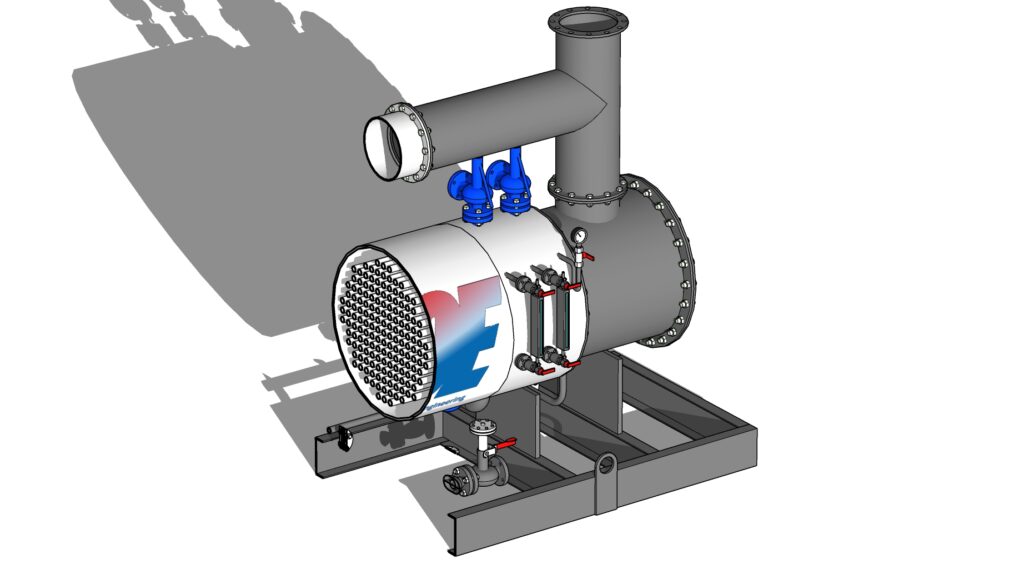

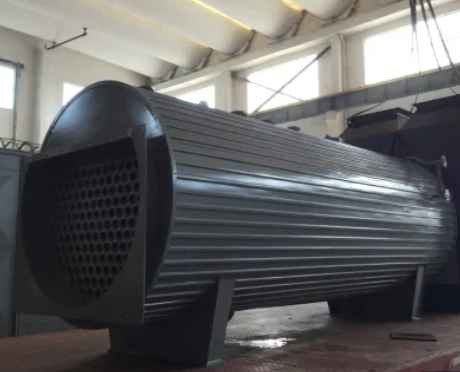

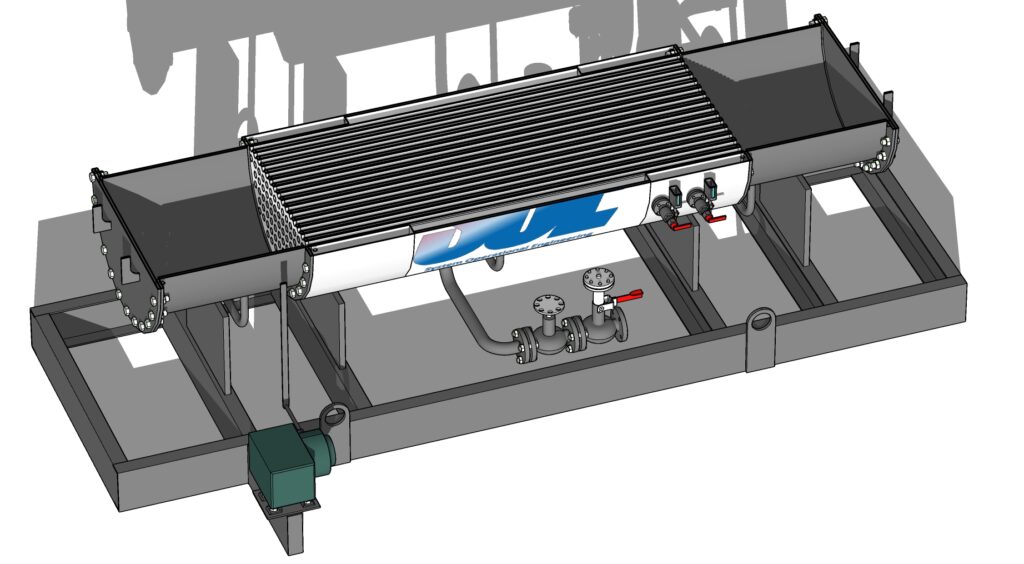

Конструкція котлів-утилізаторів FGR-ST передбачає, що труби, якими йдуть гарячі димові гази, що утворилися в процесі горіння, розташовуються всередині водяної сорочки котла, випускаються в горизонтальному, або вертикальному їх розташуванні. Дана серія котлів не вимагає спеціальної обмурівки та характеризується високою газощільністю, зручністю обслуговування, зниженими вимогами до живильної води. Використання блокової конструкції полегшує монтаж та підвищує ремонтопридатність. Залежно від запиту та параметрів роботи теплоутилізатори FGR-ST можуть бути виготовлені як із вуглецевої, так і з нержавіючої сталі.

Робочі середовища, що нагріваються:

• гаряча вода;
• триетиленгліколь;
• термальна олива;
• пара.

Застосування
Котел-утилізатор FGR-ST для централізованого теплопостачання, гарячого водопостачання систем опалювальної вентиляції та кондиціювання, промислового парозабезпечення в когенераційних установках для парових турбін та виробництва холоду.

Технічні характеристики:

• продуктивність – 250-1500 кВт;
• паропродуктивність – від 0,3 до 2 т/год;

сторона вихлопних газів:

• максимальна температура на вході – 600 °C;
• мінімальна температура на виході – залежить від типу палива та складу вихлопних газів, що використовується;
• перепад тиску – згідно з ТУ замовника;

сторона робочого середовища:

• розрахунковий тиск води (надлишковий) – 0,9 МПа;
• розрахункова температура води: на вході – 70 ^оС, на виході – 95 ^оС;

Також реалізуються проєкти із котлами-утилізаторами з температурою на виході 114 ^оС.

• тиск пари до 1,4 МПа, температура пари без пароперегрівача до 190 ^оС.

Масо-габаритні показники:

• маса (з теплоізоляцією): від 400 до 3900 кг;
• діаметр (з теплоізоляцією): від 950 до 1870 мм;
• висота (з теплоізоляцією): від 1700 до 2800 мм;
• вхідний/вихідний діаметр для теплоносія: DN100;
• вхідний/вихідний діаметр для газів: від DN100 до DN1000;
• товщина теплоізоляції: 150 мм.

Комплектність
Основне обладнання, що входить у комплект постачання парового котла-утилізатора FGR-ST:

• теплоізоляція;
• парова засувка на виході котла;
• встановлений комплект арматури дренажного контуру;
• встановлений комплект арматури живильного контуру;
• два покажчики рівня прямої дії з фланцевими підключеннями, зі зливними та відсічними кранами;
• два запобіжні пружинні клапани;
• манометр;
• датчик тиску;
• датчик температури води;
• датчик температури відпрацьованих газів;
• група автоматичного регулювання рівня води;
• реле контролю витрати;
• комплект автоматики котла-утилізатора;
• вбудований обвідний канал (байпас) димових газів.

Базова комплектація газотрубних котлах FGR-ST не передбачає економайзери або пароперегрівачі, котли можуть виконуватися з вертикальним компонуванням корпуса. У ряді випадків газотрубні котли мають ексклюзивну конструкцію, призначену для певних технологічних агрегатів хімічної та нафтохімічної промисловості, кольоровий металургії та інших галузей.

Існує комплектація блок-модуля утилізації тепла для газотурбінних та газопоршневих електрогенераторних установок. У даному модулі можливе спільне розміщення парового та водогрійного утилізаторів, утилізатор тепла антифризу, разом із допоміжним обладнанням: перемикач потоків вихлопних газів з керуванням; трубопровідну обв’язку по лінії антифризу та мережевої води; байпасний трубопровід із поворотними затворами; рамна основа; комплект КВП; шафа автоматичного керування. Додатково до комплекту постачання блоку утилізації тепла можуть входити: насоси прокачування антифризу та мережевої води, захисний кожух для встановлення ТМ на вулиці/даху контейнера, система утилізації низькопотенційного тепла, мережевий теплообмінник, низькошумний глушник, димова труба.

Виконання
Установки на базі котлів-утилізаторів для промислових теплоцентралей проєктуються з урахуванням індивідуальних потреб замовника. Для проєктування котла-утилізатора важливі, серед іншого, такі дані:

• відхідні гази (кількість, температура, склад);
• теплоносій (гаряча вода, насичена пара, перегріта пара);
• потужнісні показники (паропродуктивність, допустимий робочий тиск, допустимі втрати тиску в газоходах);
• принцип роботи (пріоритет вироблення електроенергії, пріоритет вироблення теплової енергії, часткові навантаження, коливання навантаження);
• допустимий вміст забруднень у викидах;
• умови монтажу.

Тому в межах індивідуального замовлення ми виконуємо базове проєктування, теплові розрахунки, гідравлічні розрахунки, розрахунки міцності та розробляємо конструкторську документацію наших котлів, це дозволяє пропонувати нашим клієнтам найефективніші та якісніші системи на найвигідніших умовах. Запровадження технології утилізації теплової енергії, що йде з викидними газами, у будь-якому виробничому процесі майже завжди дає можливість додаткового скорочення енергоспоживання та відповідних фінансових витрат.
