Seria wymienników ciepła
„Rix GV”-„gaz-powietrze”
Rekuperatory kondensacyjne FGR „RIKS” „gaz-gaz”

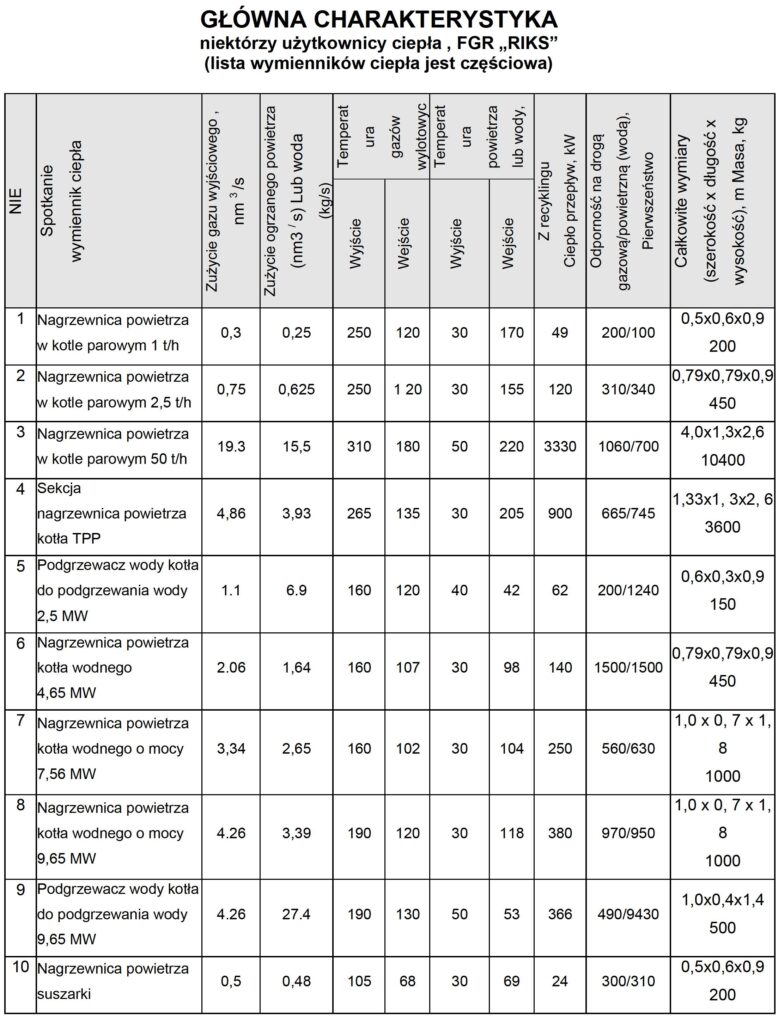

Seria wymienników ciepła FGR „RIKS” to linia wysokosprawnych wymienników ciepła typu „gaz-gaz” bazujących na elementach „ przewodzących przegrzanie ” – rurkach cieplnych do wykorzystania ciepła gazów spalinowych z paliwa i sprzęt wykorzystujący energię . Główne cechy wymienników ciepła produkowanych jako nagrzewnice powietrza do kotłów parowych, kotłów do podgrzewania wody i suszarek są następujące:
– zakres temperatur gorących gazów na wejściu 100÷420 o C ;
– zakres wykorzystywanych strumieni ciepła, 10÷3500 kW;
– zwartość i wydajność materiałowa – do 300 kW/m 3 i do 3 kg/kW.
Zastosowanie technologii rurek cieplnych w budowie ciepłowni FGR „RIKS”. pipe ” w połączeniu z technologią „E- Fin -pipe” pozwala na osiągnięcie najwyższych wskaźników techniczno-technologicznych w zakresie urządzeń wymiany ciepła.
– Urządzenia do odzyskiwania ciepła zapewniają 5-10 % wzrost efektywności energetycznej sprzętu oraz redukcję szkodliwych emisji i zanieczyszczenia cieplnego środowiska. W przypadku kotłów przemysłowych opalanych gazem ziemnym wymienniki ciepła zapewniają zmniejszenie zużycia gazu o 5-8 m3 na 1 tonę pary (dla kotłów parowych) i o 6-12 m3 na 1 Gcal wyprodukowanej energii cieplnej (dla kotłów wodnych ). W przypadku pieców przemysłowych generatory ciepła, suszarnie, urządzenia do odzysku ciepła zapewniają zwrot i wykorzystanie 30-60 % wyemitowanej energii cieplnej.
– Charakterystyka masy i wymiarów wymienników ciepła jest znacznie mniejsza niż wymienników ciepła tradycyjnych typów.
– Stosunkowo małe opory aerodynamiczne urządzeń wykorzystujących ciepło pozwalają, gdy sprzęt jest w nie wyposażony, na wykorzystanie zwykłych maszyn trakcyjnych .
– Opracowane wymienniki ciepła charakteryzują się dużą niezawodnością i stabilnością charakterystyk w warunkach długotrwałej eksploatacji.
Od 1988 roku opracowane wymienniki-utylizatory ciepła z powodzeniem pracują na różnych mocach wykorzystania paliw i energii :
1) dodatkowe wymienniki końcowe, które zapewniają powrót ciepła z gorącym powietrzem kanałowym lub z podgrzaną wodą zasilającą, co powoduje wzrost sprawności kotła nawet o 68 % przy nieznacznym zwiększeniu masy i gabarytów instalacji kotłowej cały;
2) wymienniki ciepła zastępując zwykłe nagrzewnice powietrza lub ekonomizery wody, co prowadzi do znacznego całkowitego efektu techniczno-ekonomicznego w postaci obniżenia kosztów kapitałowych (na zakup i instalację urządzeń) oraz zmniejszenia kosztów eksploatacyjnych (na paliwo, energię elektryczną) i konserwacja);
3) wymienniki ciepła służące do pozyskiwania ogrzanego powietrza, wody lub innych nośników ciepła wykorzystywanych w innych procesach technologicznych.
Okres zwrotu nakładów na wdrożenie RIKS FGR wynosi zwykle od 1,5 do 2 lat.
Przykładowy schemat rozmieszczenia kotła z nagrzewnicą powietrza z odzyskiem ciepła opartą na rurkach cieplnych pokazano na rysunku.

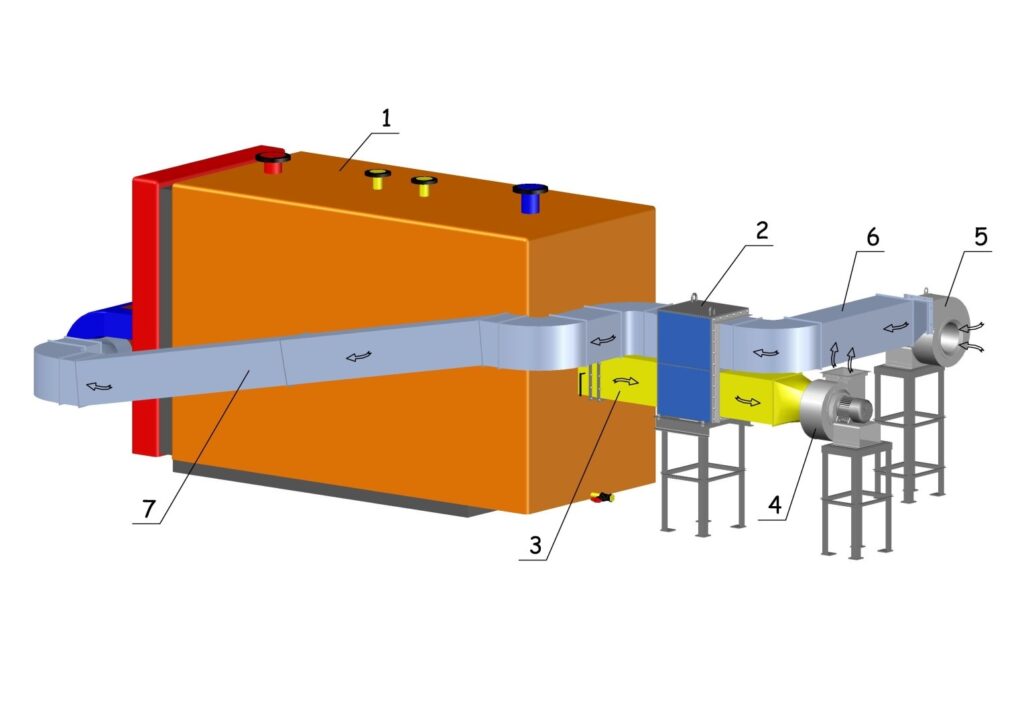

Schemat rozmieszczenia nagrzewnicy powietrza wykorzystującej ciepło z kotłem:
1 – kocioł; 2 – wymiennik ciepła-nagrzewnica powietrza oparta na rurkach cieplnych; 3 – rura gazowa; 4 – oddymiacz; 5 – wentylator; 6 – kanał zimnego powietrza ; 7 – kanał gorącego powietrza do palnika kotła
