Конденсаційні теплоутилізатори FGR «РИКС» “газ-газ”

Серія теплоутилізаторів FGR «РИКС» – це лінійка високоефективних теплообмінників типу “газ-газ” на основі “надтеплопровідних” елементів – теплових труб для утилізації теплоти викидних потоків за паливо- та енерговикористовуючим обладнанням. Основні характеристики теплообмінників, які виготовляються, в якості повітропідігрівачів парових котлів, водогрійних котлів, сушильних установок наступні:

• діапазон температур гарячих газів на вході 100..420 ^oC;
• діапазон теплових потоків, що утилізуються, 10..3500 кВт;
• компактність та матеріаломісткість – до 300 кВт/м³ та до 3 кг/кВт.

Використання в конструкції FGR «РИКС» технології теплових трубок «heat pipe» в поєднанні з технологією «E-Fin – труба» дозволяє досягнути найвищих техніко-технологічних показників в галузі теплообмінного обладнання.

• Теплоутилізатори забезпечують підвищення на 5-10% енергоефективності обладнання та зменшення шкідливих викидів і теплового забруднення навколишнього середовища. Для промислових котлів на природному газі теплоутилізатори забезпечують зниження витрати газу на 5-8 м³ на 1 т пари (для парових котлів) і на 6-12 м³ на 1 Гкал теплової енергії, що виробляється (для водогрійних котлів). Для промислових печей, теплогенераторів, сушильних установок теплоутилізатори забезпечують повернення і використання 30-60% теплової енергії, що викидається.
• Масогабаритні характеристики теплоутилізаторів значно менші, ніж у теплообмінників традиційних типів.
• Відносно невеликий аеродинамічний опір теплоутилізаторів дозволяє, при оснащенні ними обладнання, використовувати штатні тяго-дутьові машини.
• Розроблені теплообмінники-утилізатори характеризуються високою надійністю та стабільністю характеристик в умовах тривалої роботи.

Розроблені теплообмінники-утилізатори з 1988 р. успішно експлуатуються на різному паливо- та енерговикористовувальному в якості:

1) додаткових хвостових теплообмінників, що забезпечують повернення теплоти з гарячим дуттьовим повітрям або з підігрітою живильною водою, що призводить до підвищення ККД котлів на величину до 6-8% при незначному збільшенні маси і габаритів котельної установки в цілому;

2) теплообмінників, що заміщають штатні повітропідігрівачі або водяні економайзери, що призводить до значного сумарного техніко-економічного ефекту від зниження капітальних витрат (на придбання та встановлення обладнання) та від зниження експлуатаційних витрат (на паливо, електроенергію та обслуговування);

3) теплоутилізаторів для отримання підігрітого повітря, води або інших теплоносіїв, що використовуються в інших технологічних процесах.

Термін окупності робіт по впровадженню FGR «РИКС», зазвичай, 1,5-2 роки.

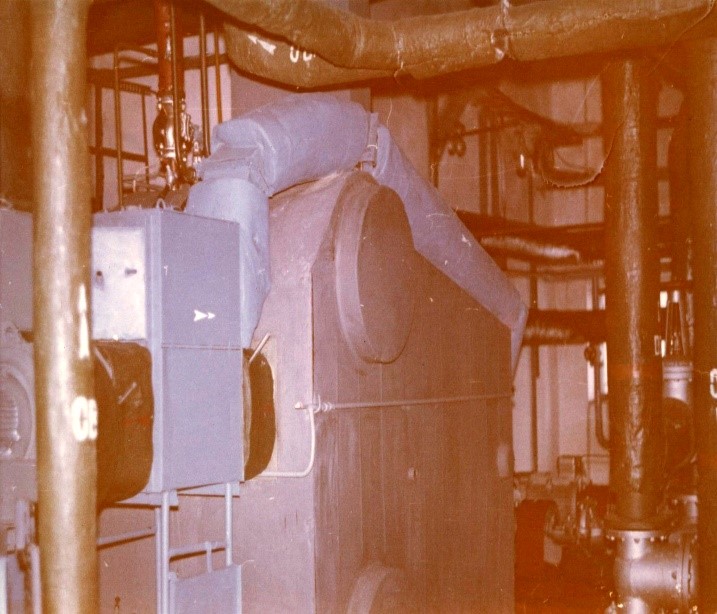

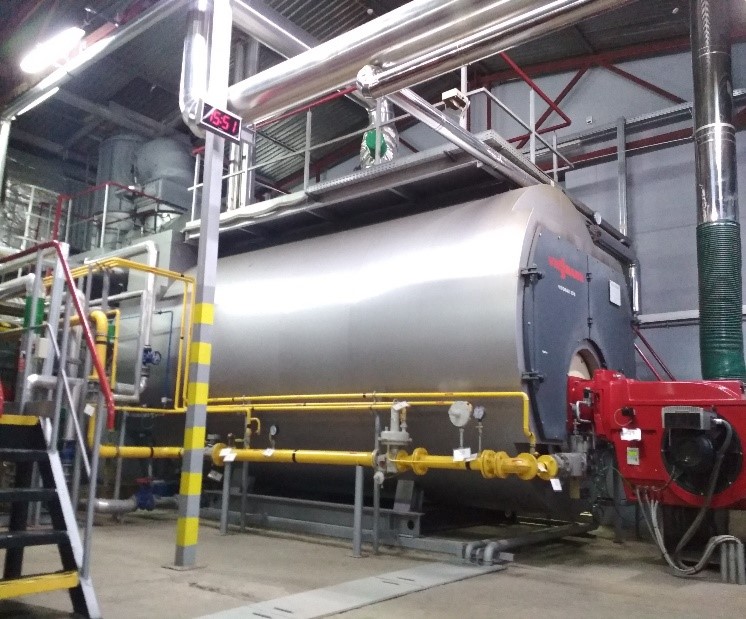

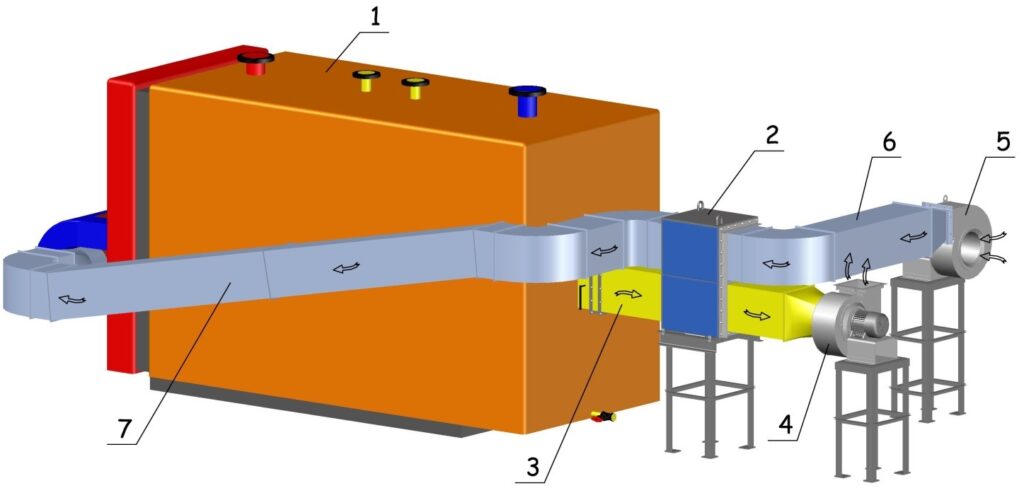

Приклад схеми компонування котла з теплоутилізатором-повітропідігрівачем на основі теплових труб зображено на малюнку.

Схема компонування теплоутилізатора-повітропідігрівача з котлом:

1 – котел; 2 – теплоутилізатор-повітропідігрівник на основі теплових труб; 3 – газохід; 4 – димосос; 5 – вентилятор; 6 – повітрохід холодного повітря; 7 – повітрохід гарячого повітря до пальника котла.

Основні характеристики

деяких теплоутилізаторів FGR “РИКС”

(перелік теплоутилізаторів є частковим)
