Specjalna linia urządzeń do odzysku ciepła serii FGR-V do kotłów Viessmann

UŻYTKOWNIKI CIEPŁA SERII FGR-V _{kotłami firmy Viessmann}

FGR-V to własne opracowanie naszej firmy z opatentowaną technologią.
Wszystkie modele FGR są zgodne z TU U25.3-43696619-001:2023 UTYLIZATORY CIEPŁA SERII „ FGR ”. Dane techniczne.
Jest to specjalna linia wymienników ciepła spaliny/woda do wykorzystania ciepła kondensacji, które wykonane są z materiałów odpornych na korozję i przeznaczone są do współpracy z kotłami firmy Viessmann .

FGR-V do pracy na gazowym i płynnym paliwie kotłowym (EL)

Kompatybilne modele firmy Viessmann
– Vitoplex 100 o mocy 575-1750 kW;
– Vitoplex 200 o mocy 90-560 kW;
– Vitoplex 300 o mocy 80-1750 kW;
– Vitorond 200 o mocy 125-1080 kW;
– Vitomax 100-LW o mocy 650–6000 kW;
– Vitomax 200 o mocy 2100-6000 kW;
– Vitomax 300 o mocy 1860–5900 kW;

ZALETY I CECHY KONSTRUKCJI

– Do instalacji grzewczych o dopuszczalnej temperaturze zasilania do 110°C;
– Wysoka niezawodność działania i długa żywotność dzięki zastosowaniu materiałów odpornych na korozję, wszystkie FGR-V są produkowane z powierzchnią kondensacyjną opartą na E – Fin – rurze o dużej gęstości żeber .
– Kompaktowa konstrukcja oszczędzająca miejsce, wymiennik ciepła montowany jest bezpośrednio za kotłem podgrzewającym wodę, istnieje możliwość zainstalowania zaworu przeciwwybuchowego kotła na miejscu inwestycji;
– Prostota wiązania hydraulicznego: regulacja strumienia objętości poprzez FGR-V, możliwe jest przepuszczenie całego strumienia objętości, co pozwala na optymalne wykorzystanie ciepła kondensacji;
– powierzchnie wymiany ciepła E – Fin oraz kilka kanałów wodnych w kierunku przeciwnym do przepływu gazu zapewniają wysoce efektywną wymianę ciepła i przyspieszenie procesu kondensacji;
– Istnieje możliwość dostarczenia urządzeń do neutralizacji kondensatu współpracujących z wymiennikami ciepła gaz/woda FGR-V, które montowane są bezpośrednio na ramie FGR-V bez zajmowania dodatkowej przestrzeni;
– Wszystkie modele wymienników ciepła serii FGR-V przystosowane są do pracy na gazie oraz krótkotrwałej pracy na lekkim paliwie kotłowym EL z palnikiem dwupaliwowym ;
– Dostępna wersja FGR-V ze stali nierdzewnej 1.4539 – do pracy ciągłej na lekkim paliwie kotłowym EL wykorzystującym ciepło kondensacyjne.

ZESTAW

Główny
Konstrukcja ramowa wymiennika ciepła.
Izolacja cieplna.
Łóżko z regulacją wysokości.
Przeciwkołnierze i kolektory przyłącza magistrali gazowej.
Złączki do podłączenia ¬czujników temperatury gazu.
Dodatkowy
Pokładowy zawór nadmiarowy kotła (do montażu FGR-V w przestrzeni projektowej, w której znajduje się zawór nadmiarowy kotła).
Stacja neutralizacji kondensatu.
System nawadniania spalin kondensatem (dodatkowy wzrost wydajności wymiennika ciepła o 3-10%)
Na zamówienie możliwe są wykonania specjalne.

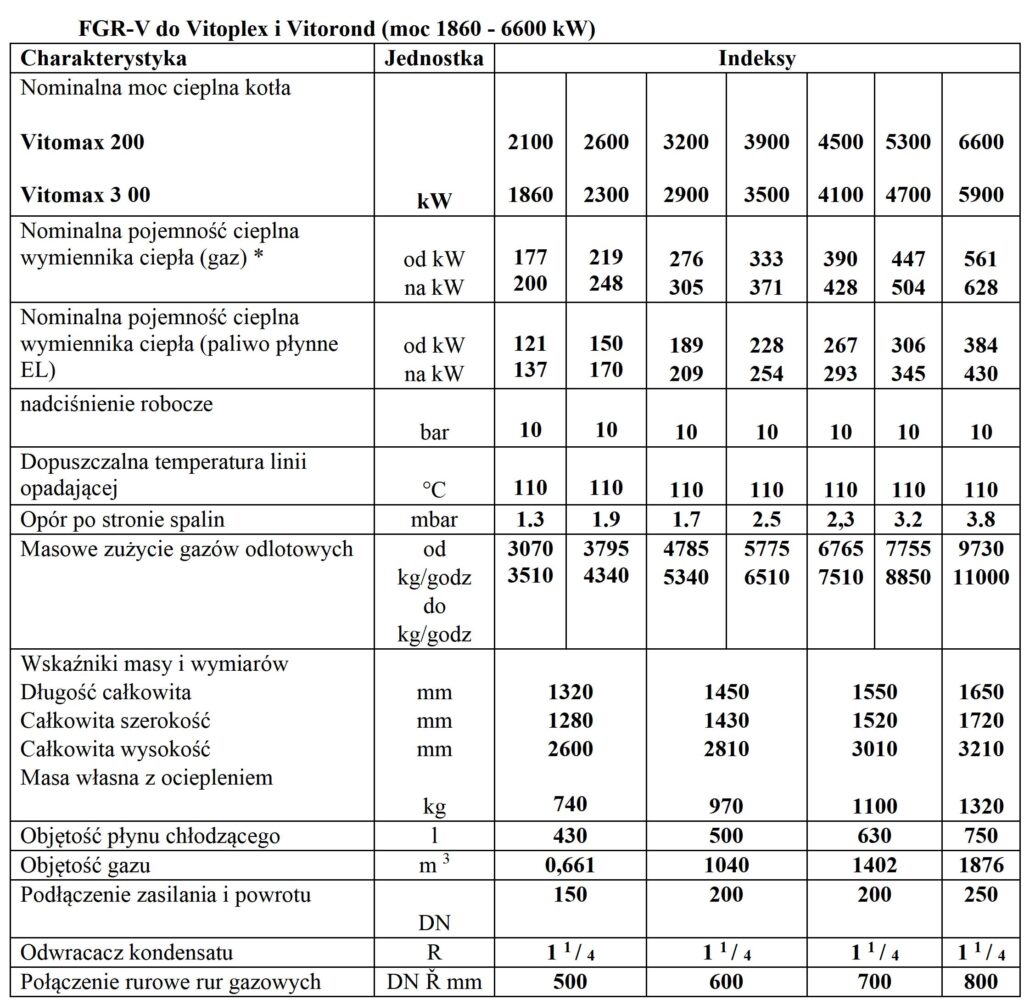

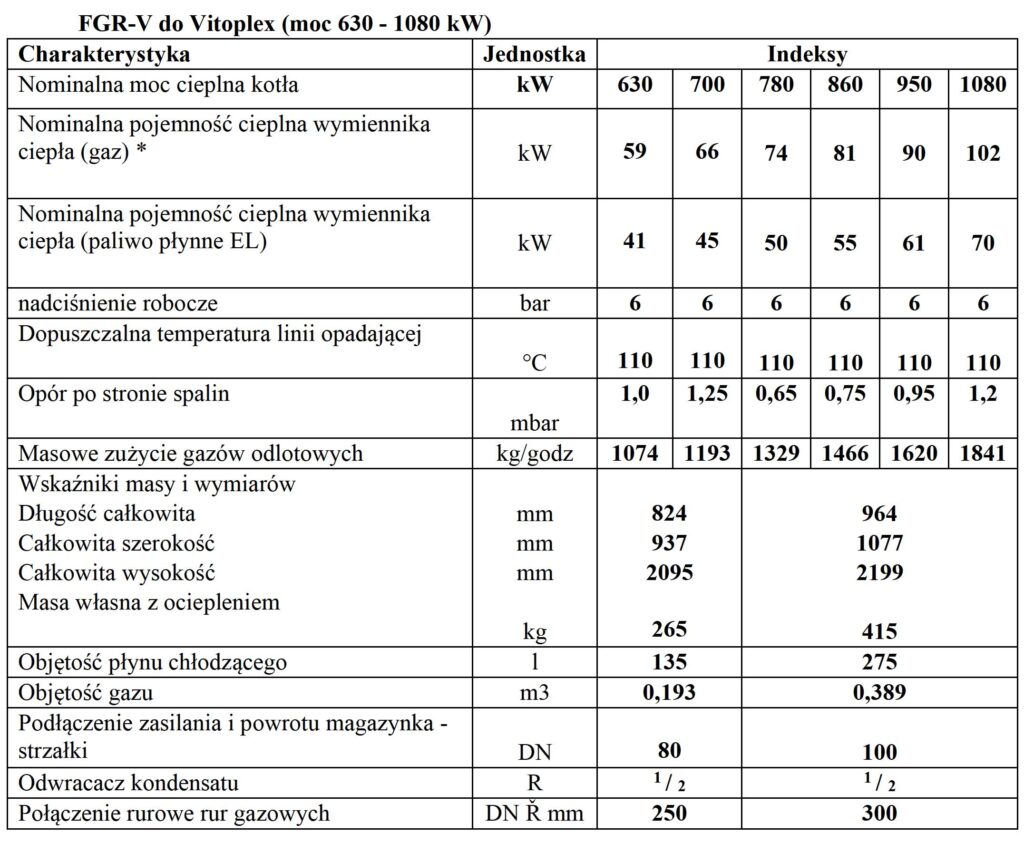

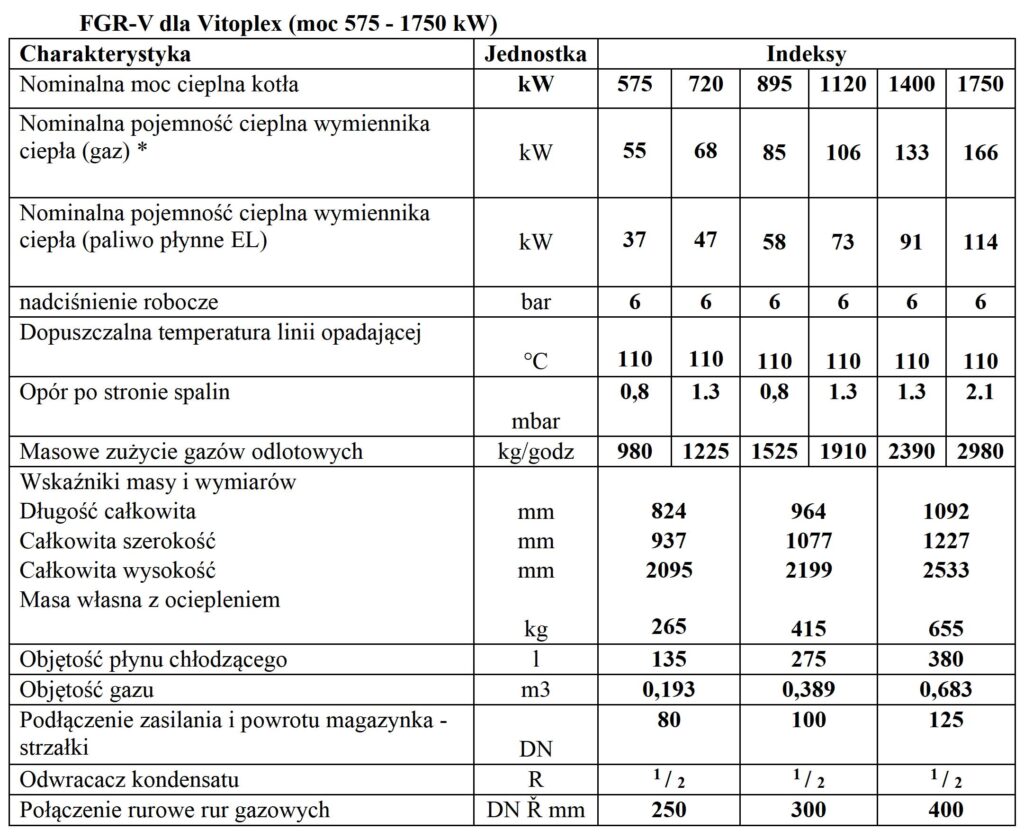

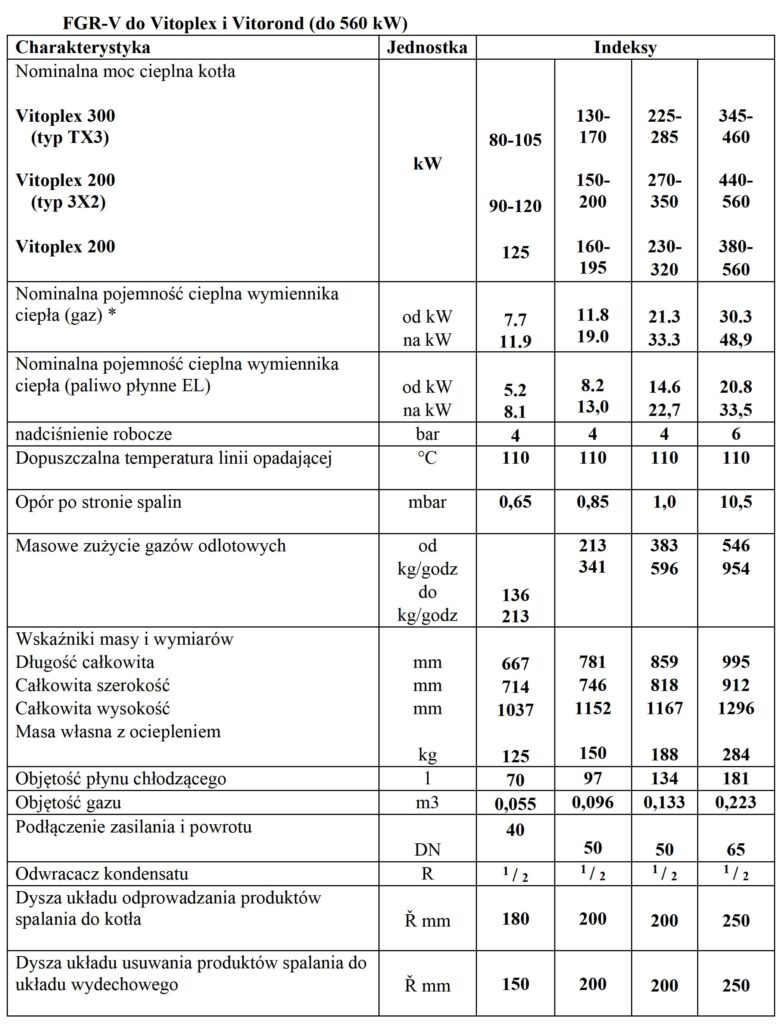

DANE TECHNICZNE FGR-V

WAŻNE

– Palnik musi pokonać całkowity opór po stronie spalin kotła wodnego, FGR-V i przewodu gazowego.
– Przy zastosowaniu FGR-V nadciśnienie robocze instalacji grzewczej nie powinno przekraczać 4 bar.
– Dysze gazowe kotła wodnego i wymiennika ciepła spaliny/woda są ustawione tak, aby znajdowały się na tej samej wysokości za pomocą śrub regulacyjnych, po czym należy je połączyć za pomocą tulei łączącej.
– Dane dotyczące mocy cieplnej wymiennika ciepła spalin/sterownika FGR-V podano dla temperatury gazów spalinowych na wlocie wynoszącej 200°C i temperatury płynu chłodzącego na wlocie do wymiennika ciepła wynoszącej 40°C.

FGR-V E

Jest to specjalna linia wymienników ciepła gaz odlotowy/woda (ekonomizerów) przeznaczonych do wykorzystania ciepła gazów odlotowych, przeznaczona do współpracy z kotłami firmy Viessmann .

Wymienniki ciepła spaliny/woda FGR-V E ( ekonomizery) do pracy na gazowym i płynnym paliwie kotłowym (EL)

Kompatybilne modele firmy Viessmann
– Vitomax 100-LW o mocy 650–6000 kW;
– Vitomax 200-LW o mocy 2100-6000 kW;

ZALETY I CECHY KONSTRUKCJI

– Wszystkie modele wymienników ciepła (ekonomizerów) serii FGR- VE , przystosowane do krótkotrwałej pracy (do 25%) w trybie kondensacyjnym ;

ZESTAW

Główny
Konstrukcja ramowa wymiennika ciepła.
Izolacja cieplna.
Łóżko z regulacją wysokości.
Przeciwkołnierze i kolektory przyłącza magistrali gazowej.
Złączki do podłączenia ¬czujników temperatury gazu.
Dodatkowy
Pokładowy zawór odpowietrzający kotła (do montażu FGR- VE w przestrzeni projektowej , w której znajduje się zawór odpowietrzający kotła).
Na zamówienie możliwe są wykonania specjalne.

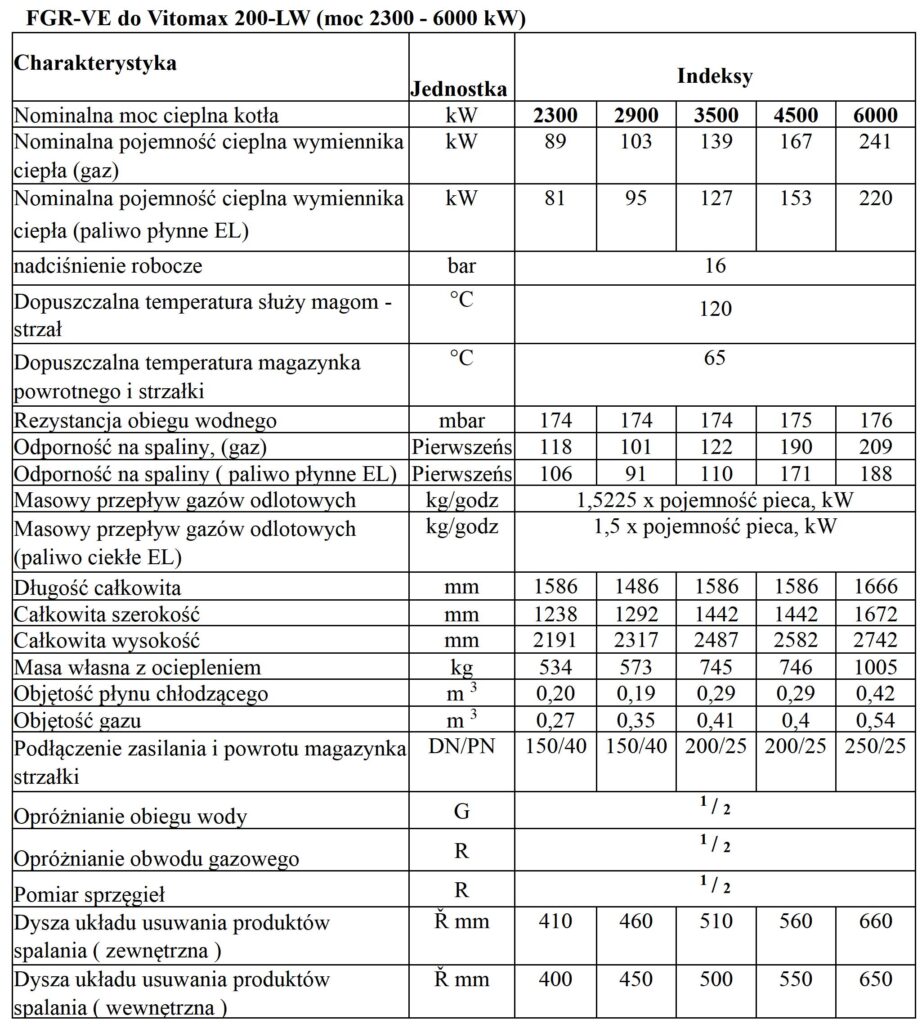

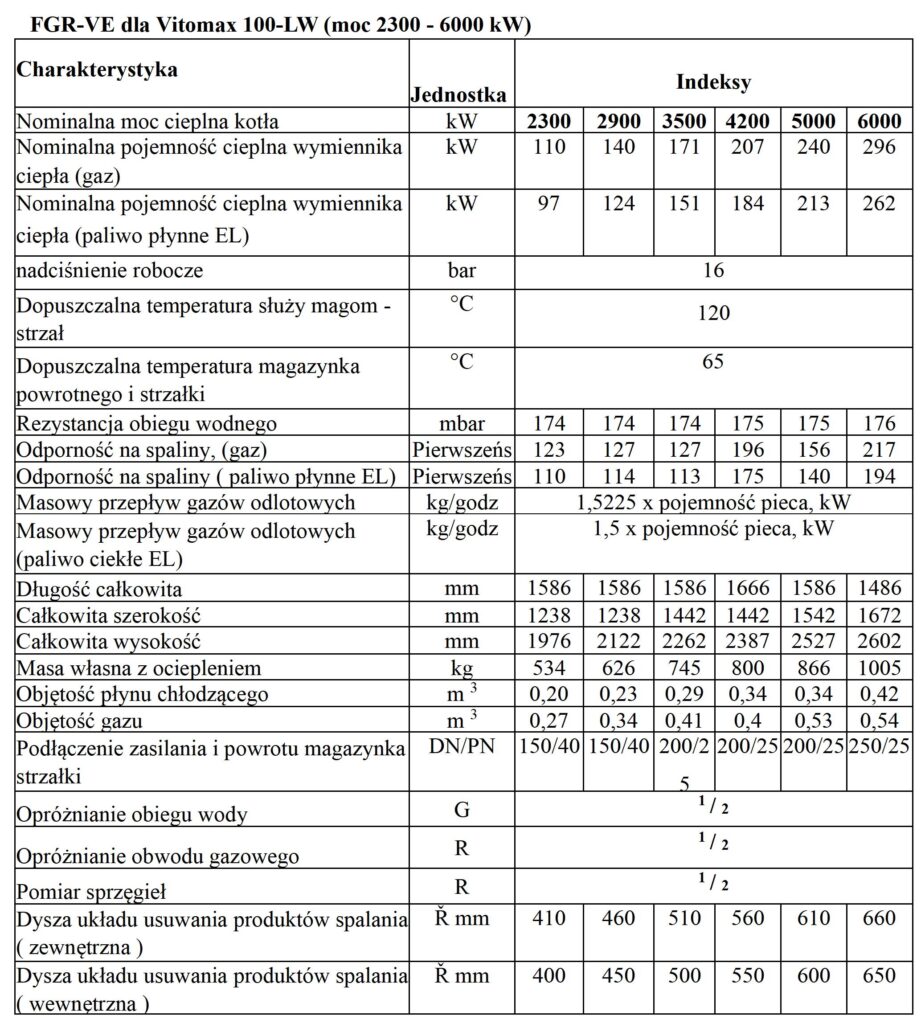

DANE TECHNICZNE FGR-VE

WAŻNE

– Palnik musi pokonać całkowity opór po stronie spalin kotła wodnego, FGR-V i przewodu gazowego.
– Przy zastosowaniu FGR-V nadciśnienie robocze instalacji grzewczej nie powinno przekraczać 4 bar.
– Dysze gazowe kotła wodnego i wymiennika ciepła spaliny/woda są ustawione tak, aby znajdowały się na tej samej wysokości za pomocą śrub regulacyjnych, po czym należy je połączyć za pomocą tulei łączącej.
– Moc cieplna wymiennika ciepła FGR-V przy temperaturze spalin 182°C (paliwo płynne HEL) lub 188°C (gaz) i temperaturze instalacji 90/70°C.
– Niedopuszczalny jest długotrwały (ponad 25% czasu pracy) spadek temperatury spalin poniżej punktu rosy spalin.
