Спецлинейка теплоутилизаторов серии FGR-V для котлов Viessmann

ТЕПЛОУТИЛИЗАТОРЫ СЕРИИ FGR-V _{для работы с котлами производства Viessmann}

FGR-V собственная разработка нашей компании с запатентованной технологией.
Все модели FGR соответствуют ТУ У25.3-43696619-001:2023 ТЕПЛОУТИЛИЗАТОР СЕРИИ « FGR ». Технические условия.
Это специальная линейка теплообменников отходящих газов/воды для использования теплоты конденсации, выполненных из коррозионностойких материалов и рассчитанных для работы с котлами производства Viessmann .

FGR-V т теплообменники отработавших газов/воды для работы на газе и жидком котельном топливе (EL)

Совместимые модели Viessmann
— Vitoplex 100 мощностью 575-1750 кВт;
— Vitoplex 200 мощностью 90-560 кВт;
— Vitoplex 300 мощностью 80-1750 кВт;
— Vitorond 200 мощностью 125-1080 кВт;
— Vitomax 100-LW мощностью 650-6000 кВт;
— Vitomax 200 мощностью 2100–6000 кВт;
— Vitomax 300 мощностью 1860-5900 кВт;

ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ КОНСТРУКЦИИ

— Для отопительных установок с допустимой подачей температуры до 110 °C;
— Высокая эксплуатационная надежность и длительный срок службы благодаря использованию коррозионностойких материалов, все FGR-V изготавливаются с поверхностью конденсации на основе E — Fin – трубы с высокой плотностью оребрения .
— Компактная экономичная конструкция теплообменник устанавливается непосредственно за водогрейным котлом, есть вариант выполнения для установки на проектное место взрывного клапана котла;
— Простота гидравлической обвязки: регулировка объемного расхода через FGR-V, возможно пропускание всего объемного расхода, что позволяет оптимально использовать теплоту конденсации;
— Горизонтально расположенные теплообменные поверхности E — Fin и несколько ходов по воде в противоточном направлении газов обеспечивают высокоэффективный теплообмен и ускорение процесса конденсации;
— Возможна поставка устройств нейтрализации конденсата, согласованных с теплообменниками газов/воды FGR-V, которые монтируются непосредственно на раме FGR-V, не занимая дополнительного места;
— Все модели теплообменников серии FGR-V пригодны для работы с газом и кратковременной работы с легким котельным топливом EL с двухтопливной горелкой ;
— Доступное исполнение FGR-V из нержавеющей стали 1.4539 – для постоянной работы на легком котельном топливе EL с использованием теплоты конденсации.

КОМПЛЕКТАЦИЯ

Основная
Рамная конструкция теплообменника.
Теплоизоляция.
Станина с регулировкой по высоте.
Контр фланцы и коллекторы присоединения газовой магистрали.
Муфты для подключения датчиков температуры ¬газов.
Дополнительная
Бортовой взрывной клапан котла (для установки FGR-V на проектное пространство расположения взрывного клапана котла).
Станция нейтрализации конденсата.
Система орошения дымовых газов конденсатом (дополнительное увеличение КПД теплообменника на 3-10%)
Специальные исполнения возможны по запросу.

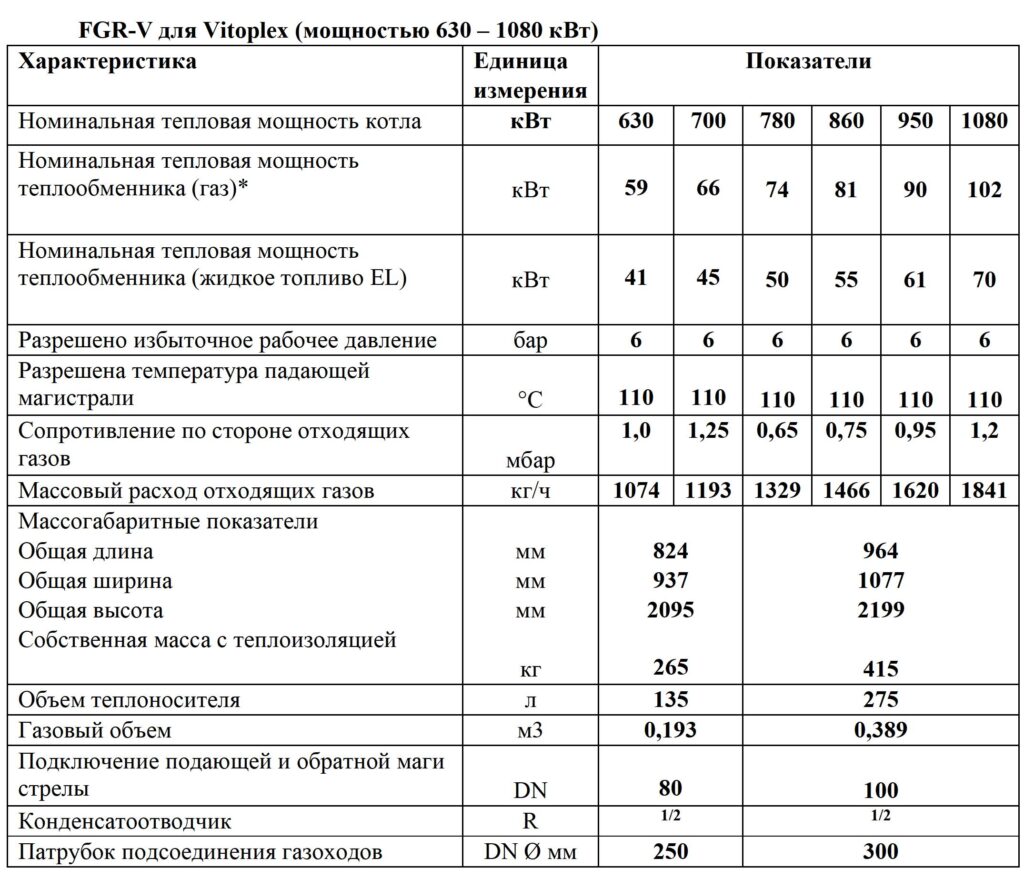

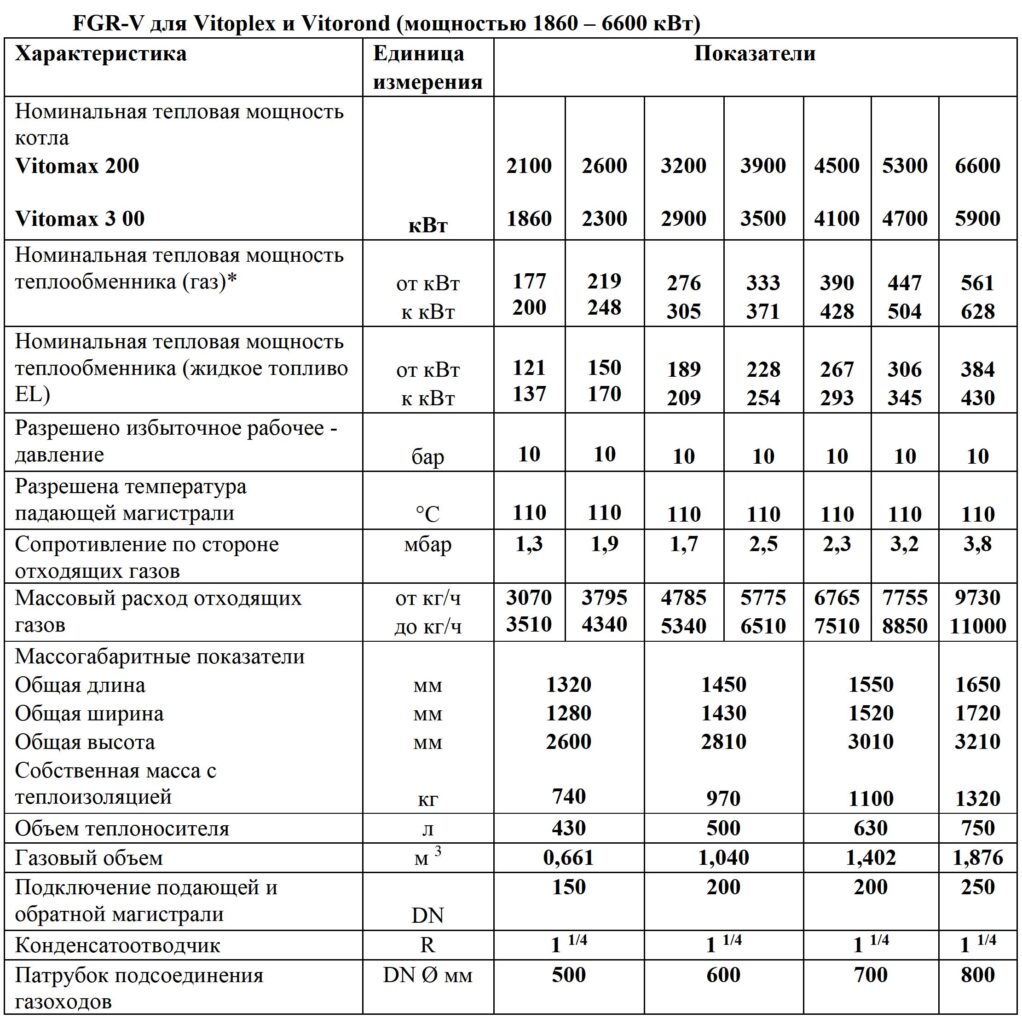

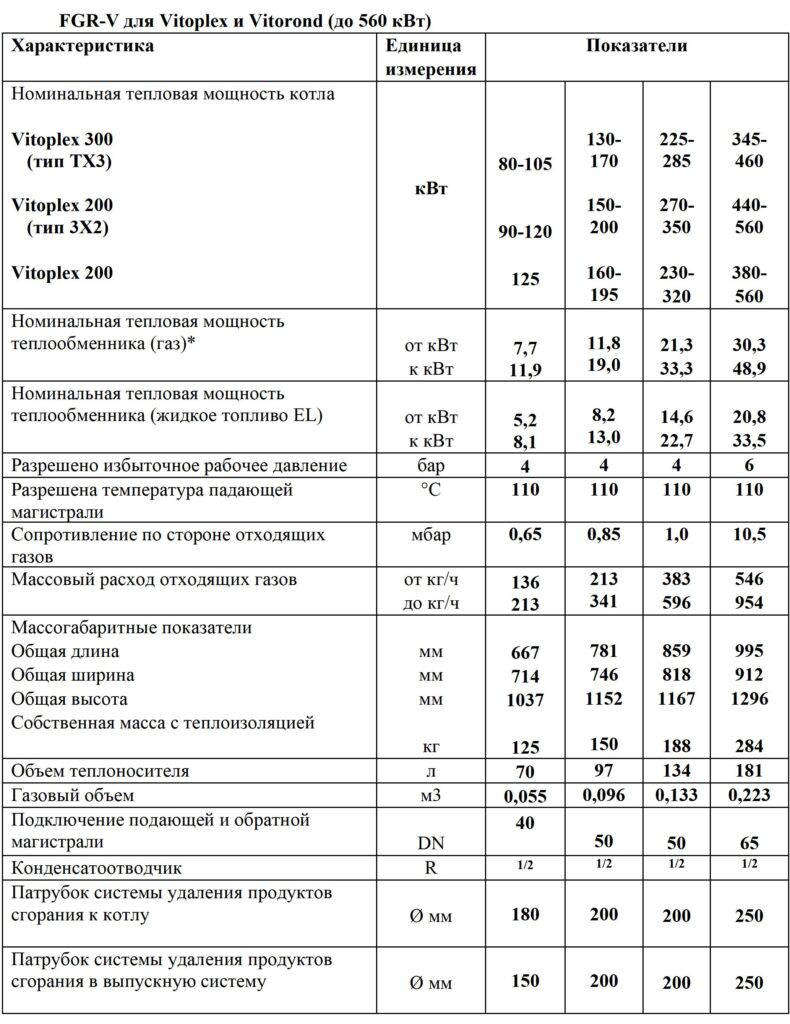

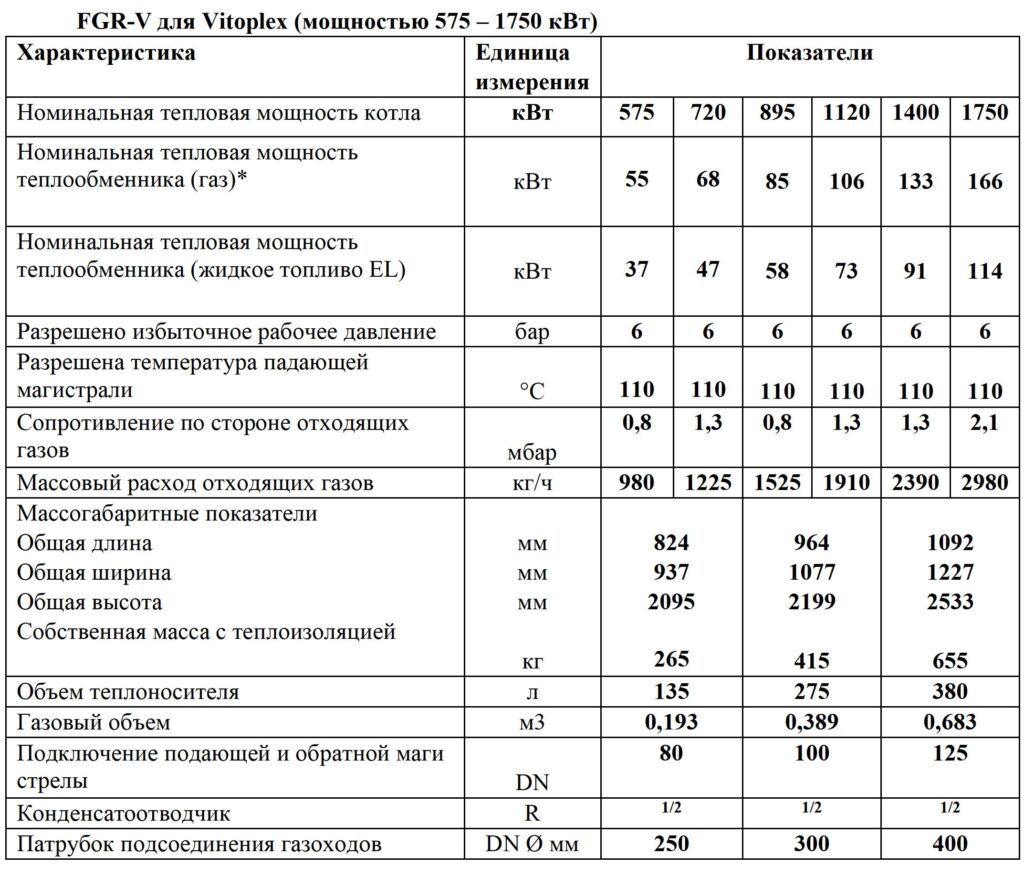

ТЕХНИЧЕСКИЕ ДАННЫЕ FGR-V

ВАЖНО

— Горелка должна преодолевать суммарное сопротивление стороне топочных газов водогрейного котла, FGR-V и газохода.
— При использовании FGR-V избыточное рабочее давление отопительной установки не должно превышать 4 бар.
— Патрубки газов водогрейного котла и теплообменника отходящих газов/воды выравниваются регулировочными винтами так, чтобы они были расположены на одной высоте, после чего они должны быть соединены соединительной манжетой.
— Данные тепловой мощности теплообменника отходящих газов/водители FGR-V приведены для входной температуры отходящих газов 200 °С и температуры теплоносителя в теплообменнике 40 °С.

ТЕПЛОУТИЛИЗАТОРЫ СЕРИИ FGR-V E

Это специальная линейка теплообменников (экономайзеров) отходящих газов/воды для использования теплоты отходящих газов и предназначена для работы с котлами производства Viessmann .

FGR-V E теплообменники (экономайзеры) отработавших газов/воды для работы на газе и жидком котельном топливе (EL)

Совместимые модели Viessmann
 Vitomax 100-LW мощностью 650-6000 кВт;
 Vitomax 200-LW мощностью 2100-6000 кВт;

ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ КОНСТРУКЦИИ

— Все модели теплообменников (экономайзеров) серии FGR- V E , пригодны для кратковременной работы (до 25%) в конденсационном режиме ;

КОМПЛЕКТАЦИЯ

Основная
Рамная конструкция теплообменника.
Теплоизоляция.
Станина с регулировкой по высоте.
Контр фланцы и коллекторы присоединения газовой магистрали.
Муфты для подключения датчиков температуры ¬газов.
Дополнительная
Бортовой взрывной клапан котла (для установки FGR- V E на проектное пространство расположения взрывного клапана котла).
Специальные исполнения возможны по запросу.

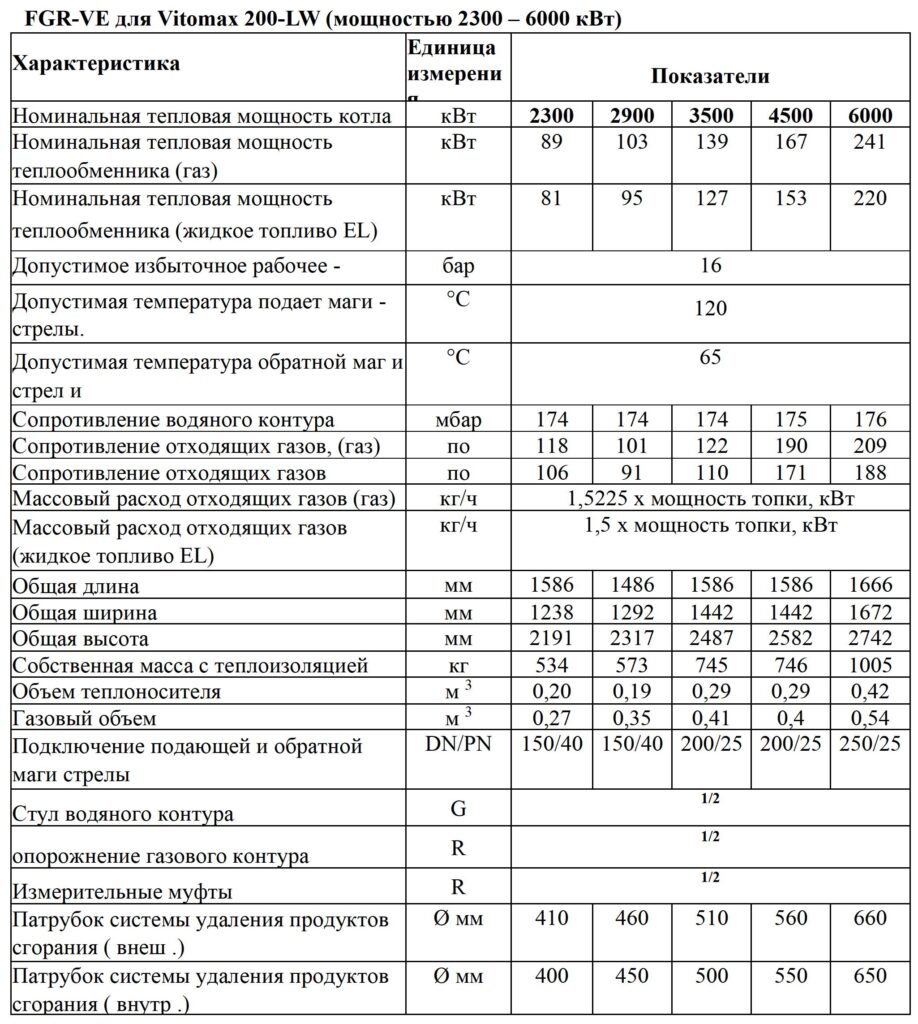

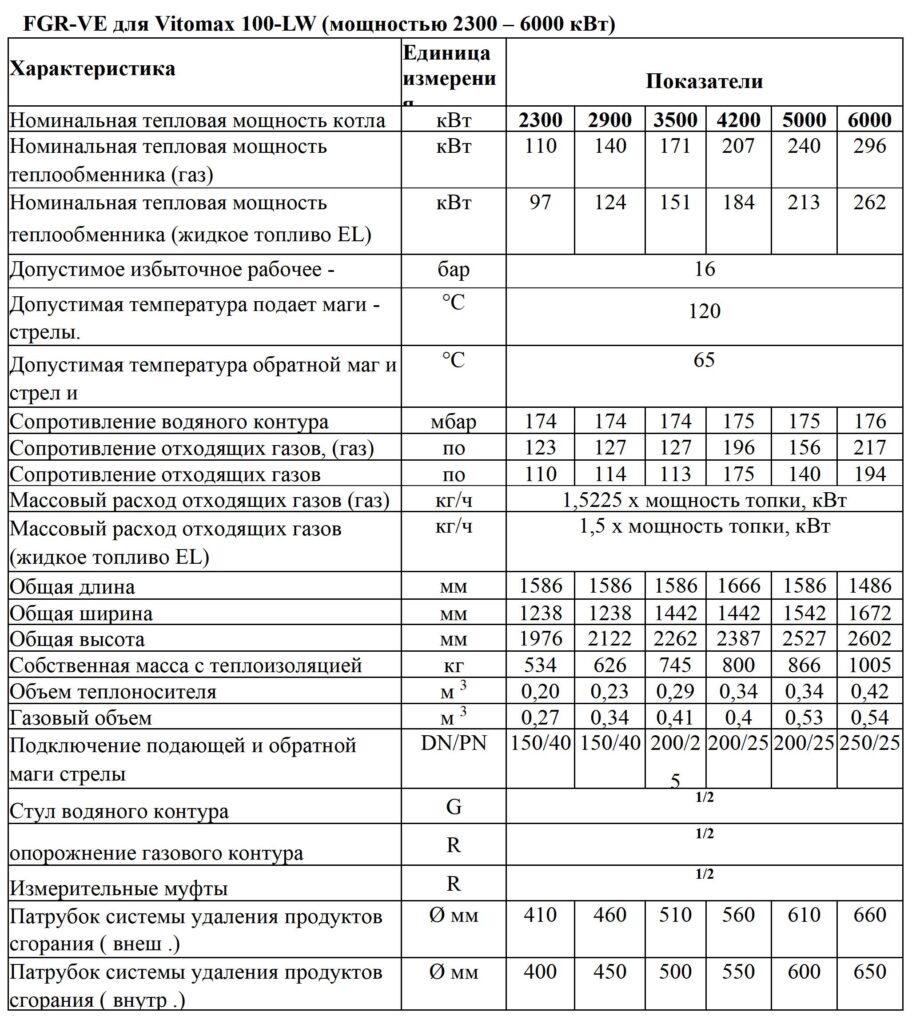

ТЕХНИЧЕСКИЕ ДАННЫЕ FGR-VE

ВАЖНО

— Горелка должна преодолевать суммарное сопротивление стороне топочных газов водогрейного котла, FGR-V и газохода.
— При использовании FGR-V избыточное рабочее давление отопительной установки не должно превышать 4 бар.
— Патрубки газов водогрейного котла и теплообменника отходящих газов/воды выравниваются регулировочными винтами так, чтобы они были расположены на одной высоте, после чего они должны быть соединены соединительной манжетой.
— Тепловая мощность теплообменника FGR-V при температуре отходящих газов 182 °C (жидкое топливо HEL) или 188 °C (газ) и температуре системы 90/70 °C.
— Долгосрочное (более 25% времени работы) падение температуры ниже значения точки росы дымовых газов недопустимо.
