Wymiennik ciepła serii „Rix GV”-„gazowo-parowy”

GENERATOR PARY DO WYKORZYSTANIA CIEPŁA FGR „RIKS” „GAZ-PAR”

Seria wymienników ciepła FGR „RIKS” to linia wysokosprawnych wymienników ciepła typu „gazowo-parowego” opartych na elementach „przewodzących ciepło” – rurkach cieplnych do wykorzystania ciepła strumieni spalin z paliw i energii. za pomocą sprzętu. Główne cechy wymienników ciepła produkowanych jako wytwornice pary technologicznej są następujące:

– zakres temperatur gorących gazów na wejściu 100÷500 ^oC ;
– zakres wykorzystywanych strumieni ciepła, 10÷3500 kW;
– zwartość i wydajność materiałowa – do 300 kW/m³ i do 3 kg/kW.

Spotkanie
Przeznaczony jest do zamiany wody w parę wodną przy wykorzystaniu ciepła gazów odlotowych z urządzeń paliwowych małej i średniej mocy.
Wytwornica pary-użytkownik ciepła gazów spalinowych jest skutecznie wykorzystywana w różnych gałęziach gospodarki narodowej, które posiadają procesy technologiczne wykorzystujące parę. Generatory pary tego typu instalowane są w przedsiębiorstwach spożywczych i rolniczych, są poszukiwane w budownictwie i produkcji materiałów budowlanych, w przemyśle naftowym i gazowym, w obróbce drewna, produkcji tektury i papieru.

Charakterystyka

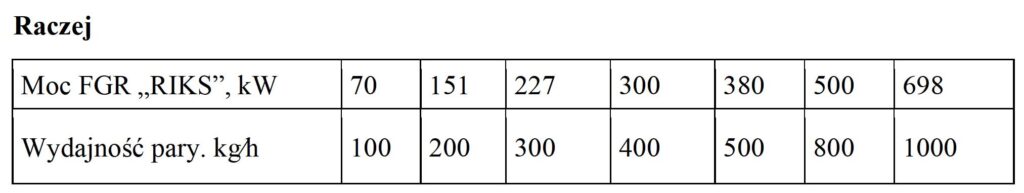

ciepła i pary FGR „RIKS” produkowane są o różnej mocy i charakterystykach;
• moc (wykorzystany przepływ ciepła) 70-700 kW,
• wydajność pary 100-1000 kg/h,
• robocze ciśnienie pary 0,05-0,5 MPa,
• temperatura pary 100-110 ^oC ,
• maksymalna temperatura spalin:
• na wejściu – 500 ^oC ,
• na wyjściu – 110-230 ^oC ,
• odporność na gaz 200-1500 Pa,
• wyjściowe zużycie gazu 1,3-4,4 nm³ /s
• temperatura wody odżywczej wynosi 10-100 oC ,
Cechy konstrukcyjne
Zastosowanie technologii rurek cieplnych w budowie ciepłowni FGR „RIKS” pipe ”w połączeniu z technologią „E- Fin -pipe” pozwala na osiągnięcie najwyższych wskaźników techniczno-technologicznych w zakresie urządzeń wymiany ciepła.
Ta seria kotłów regeneracyjnych nie wymaga specjalnego murowania i charakteryzuje się wysoką gazoszczelnością, łatwością konserwacji, zmniejszonymi wymaganiami dotyczącymi wody zasilającej, zwartością, niezawodnością i stabilność wskaźników w warunkach długotrwałej pracy. Zastosowanie konstrukcji blokowej ułatwia montaż i zwiększa łatwość konserwacji.

Wymienniki ciepła wykonane są ze stali o wysokiej wytrzymałości i mogą pracować w temperaturze gazów wylotowych do 500 0C. W zależności od zapotrzebowania i parametrów pracy wymienniki mogą być wykonane zarówno ze stali węglowej, jak i nierdzewnej.
Konstrukcja części wyparnej wytwornicy-utylizatora pary opiera się na naturalnym obiegu wody.
FGR „RIKS” Wykonany jako osobny moduł dostarczany w wysokim stopniu gotowości fabrycznej. W module tym istnieje możliwość umieszczenia przepustnic parowych i wodnych wraz z urządzeniami pomocniczymi.
Kompletny zestaw
Utylizatory pary FGR „RIKS” dostarczane są w komplecie z następującym wyposażeniem:
– zawór parowy na wyjściu wytwornicy pary,
– komplet armatury do obwodu drenażowego,
– komplet osprzętu obwodu zasilającego,
– dwa wskaźniki poziomu bezpośredniego działania z przyłączami kołnierzowymi,
– z kranami spustowymi i odcinającymi,
– dwa sprężynowe zawory bezpieczeństwa,
– pokazuje manometr
– czujnik ciśnienia,
– grupa automatycznej kontroli poziomu wody,
– izolacja cieplna,
– podłączenie kanałów gazowych i bloku obejściowego gazu ,
– systemy nadmuchu stałego i okresowego,
– Szafa sterownicza ACS.
Aby zwiększyć efektywność, urządzenia do utylizacji odpadów można wyposażyć w ekonomizery do podgrzewania wody zasilającej lub sieciowej, suchej lub kondensacyjnej.
