Теплоутилизатор серии «Рикс ГВ»-«газ-пар»

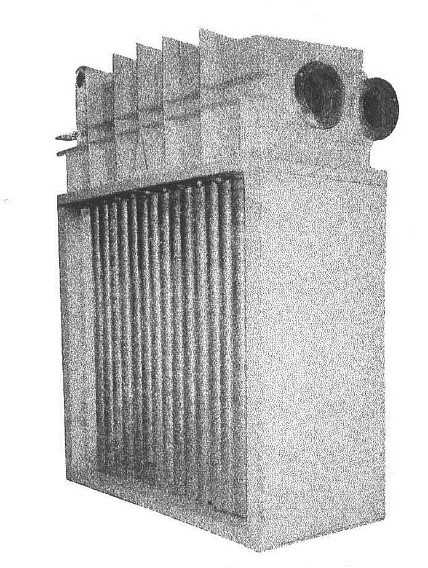

ТЕПЛОУТИЛИЗАЦИОННЫЙ ПАРОГЕНЕРАТОР FGR «РИКС» «ГАЗ-ПАР»

Серия теплоутилизаторов FGR «РИКС» — это линейка высокоэффективных теплообменников типа «газ-пар» на основе «сверхтеплопроводных» элементов — тепловых труб для утилизации теплоты выбросных потоков по топливо- и энергоиспользующему оборудованию. Основные характеристики изготавливаемых теплообменников в качестве технологических парогенераторов следующие:

— диапазон температур горячих газов на входе 100÷500  °C ;
— диапазон утилизируемых тепловых потоков 10÷3500 кВт;
— компактность и материалоемкость – до 300 кВт/м³ и до 3 кг/кВт.

Назначение

Предназначено для превращения воды в пар путем использования теплоты отходящих газов топливоиспользующего оборудования малой и средней мощности.
Парогенератор-утилизатор теплоты дымовых газов эффективно используется в различных отраслях народного хозяйства имеющих технологические процессы с использованием пара. Парогенераторы такого типа устанавливают на пищевых и сельскохозяйственных предприятиях, они востребованы в строительстве и производстве стройматериалов, нефтегазовой отрасли, деревообработке, производстве картона и бумаги.

Характеристики

FGR «РИКС» теплоутилизаторы – парогенераторы изготавливаются разной мощности, с характеристиками:

• мощность (утилизированный тепловой поток) 70-700 кВт;
• производительностью пара 100-1000 кг/ч;
• рабочее давление пара 0,05-0,5 МПа;
• температура пара 100-110 °С;
• максимальная температура дымовых газов:
  • на входе – 500 °С ;
  • на выходе – 110-230 °С ;
• сопротивление по газу 200-1500 Па;
• расход исходных газов 1,3-4,4 нм³ /с;
• температура питательной воды 10-100 °С.

Особенности конструкции

Использование в конструкции FGR «РИКС» технологии тепловых трубок «heat pipe» в сочетании с технологией «E-Fin – труба» позволяет достичь высоких технико-технологических показателей в области теплообменного оборудования.
Данная серия котлов-утилизаторов не требует специальной обмуровки и характеризуется высокой газоплотностью, удобством обслуживания, сниженными требованиями к питательной воде, компактностью, надежностью. стабильностью показателей в условиях продолжительной работы. Использование блочной конструкции облегчает монтаж и повышает ремонтопригодность.

Теплообменники выполнены из высокопрочной стали и способны работать при температуре выходных газов до 500 °С. В зависимости от запроса и параметров работы утилизаторы могут быть изготовлены как из углеродистой, так и из нержавеющей стали.
Конструкторское оформление испарительной части парогенератора-утилизатора выполнено с естественной циркуляцией воды.
FGR «РИКС» выполнен в виде отдельного модуля, что поставляется в высокой степени заводской готовности. В данном модуле возможно размещение совместно парового и водогрейного утилизатора вместе со вспомогательным оборудованием.

Комплектация

Паровые утилизаторы FGR «РИКС» поставляются в комплекте со следующими принадлежностями:

• паровой защелкой на выходе парогенератора;
• комплектом арматуры дренажного контура;
• комплектом арматуры питающего контура;
• двумя указателями уровня прямого действия с фланцевыми подключениями;
• со сливными и отсечными кранами;
• двумя предохранительными пружинными клапанами;
• манометром;
• датчиком давления;
• группой автоматической регулировки уровня воды;
• теплоизоляцией;
• соединительными газоходами и блоком байпасирования газов;
• системами постоянного и периодического продувания;
• шкафом управления АСУТП.

Для повышения эффективности утилизаторы могут комплектоваться экономайзерами для нагрева питающей или сетевой воды, сухого или конденсационного типа.
