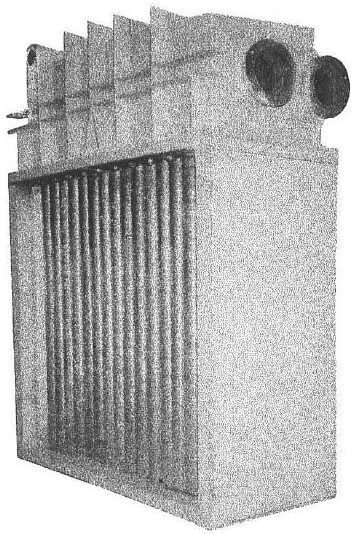

Компактний теплоутилізатор серії “РИКС ГВ” для вироблення пари малого та середнього тиску

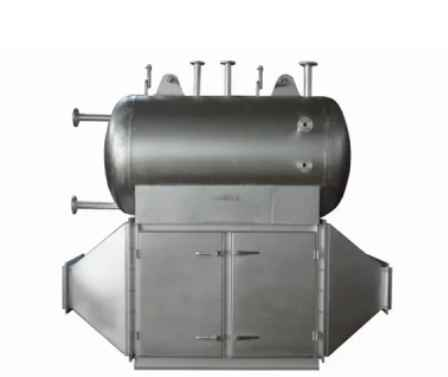

ТЕПЛОУТИЛІЗАЦІЙНИЙ ПАРОГЕНЕРАТОР FGR «РИКС» “ГАЗ-ПАРА”

Серія теплоутилізаторів FGR «РИКС» це лінійка високоефективних теплообмінників типу “газ-пара” на основі “надтеплопровідних” елементів – теплових труб для утилізації теплоти викидних потоків за паливо- та енерговикористовуючим обладнанням. Основні характеристики теплообмінників, які виготовляються, в якості технологічних парогенераторів наступні:

• діапазон температур гарячих газів на вході 100÷500 °C;
• діапазон теплових потоків, що утилізуються, 10÷3500 кВт;
• компактність та матеріаломісткість – до 300 кВт/м³ та до 3 кг/кВт.

Призначення

Призначений для перетворення води в пару шляхом використання теплоти відхідних газів паливовикористовуючого обладнання малої та середньої потужності.
Парогенератор-утилізатор теплоти димових газів ефективно використовують у різних галузях народного господарства, які мають технологічні процеси з використанням пару. Парогенератори такого типу встановлюють на харчових та сільськогосподарських підприємствах, вони потрібні у будівництві та виробництві будматеріалів, у нафтогазовій галузі, у деревообробці, виробництві картону та паперу.Характеристики

FGR «РИКС» теплоутилізатори-парогенератори виготовляються різної потужності, з характеристиками:

• потужність (утилізований тепловий потік) 70-700 кВт;
• продуктивністю пари 100-1000 кг/год;
• робочий тиск пари 0,05-0,5 МПа;
• температура пари 100-110 °С;
• максимальна температура димових газів:
  • на вході – 500 °С;
  • на виході – 110-230 °С;
• опір по газу 200-1500 Па;
• витрата вихідних газів 1,3-4,4 нм³/с;
• температура поживної води 10-100 °С.

Особливості конструкції

Використання в конструкції FGR «РИКС» технології теплових трубок «heat pipe» в поєднанні з технологією «E-Fin – труба» дозволяє досягнути найвищих техніко-технологічних показників в галузі теплообмінного обладнання.
Дана серія котлів-утилізаторів не вимагає спеціальної обмурівки та характеризується високою газощільністю, зручністю обслуговування, зниженими вимогами до поживної води, компактністю, надійністю та стабільністю показників за умов тривалої роботи. Використання блокової конструкції полегшує монтаж та підвищує ремонтопридатність.

Теплообмінники виконані з високоміцної сталі і здатні працювати при температурі вихідних газів, до 500 °С. Залежно від запиту та параметрів роботи утилізатори можуть бути виготовлені як із вуглецевої, так і з нержавіючої сталі.
Конструкторське оформлення випарної частини парогенератора-утилізатора виконано із природною циркуляцією води.
FGR «РИКС» виконаний у вигляді окремого модуля, що поставляється високою мірою заводської готовності. У даному модулі можливе розміщення спільно парового та водогрійного утилізаторів разом із допоміжним обладнанням.

Комплектація

Парові утилізатори FGR «РИКС» поставляються в комплекті, з наступним приладдям:

• паровою засувкою на виході парогенератора;
• комплектом арматури дренажного контуру;
• комплектом арматури живильного контуру;
• двома покажчиками рівня прямої дії з фланцевими підключеннями;
• зі зливними та відсічними кранами;
• двома запобіжними пружинними клапанами;
• манометром;
• датчиком тиску;
• групою автоматичного регулювання рівня води;
• теплоізоляцією;
• з’єднувальними газоходами та блоком байпасування газів;
• системами постійного та періодичного продування;
• шафою керування АСУ ТП.

Для підвищення ефективності утилізатори можуть комплектуватися економайзерами для підігріву живильної або мережевої води, сухого або конденсаційного типу.
