Wymiennik ciepła serii UTKP

Wymiennik ciepła serii UTKP (kondensacyjny wymiennik ciepła z powierzchnią kondensacyjną) to model wymiennika-użytkownika ciepła, który z powodzeniem pracuje od 2000 roku na różnych urządzeniach wykorzystujących paliwa i energię ponad 100 przedsiębiorstw różnych branż, charakteryzujący się wysoką niezawodnością i stabilność właściwości w długotrwałych warunkach pracy. Urządzenia sprawdziły się jako wysoce wydajne, łatwe w użyciu i łatwe w utrzymaniu urządzenia do szerokiego zakresu zastosowań. Od 2008 roku rozpoczęto produkcję nowego modelu UTKP o znacznie obniżonych masach i gabarytach oraz oporach aerodynamicznych. W nowych modelach dodano możliwość zastosowania kilku wymienników ciepła wyposażonych w turbulatory w wodociągach, system wstępnego nawodnienia spalin, stację neutralizacji kondensatu oraz rozbudowany system ACS. Tak głęboka modernizacja UTKP znacznie rozszerzyła zakres zastosowań technologicznych urządzenia i umożliwiła jego zastosowanie w trybie kondensacyjnym w niemal wszystkich kolejnych projektach. Od 2014 roku kondensacyjne wymienniki ciepła UTKP produkowane są pod jedną marką FGR.
UTKP stosowane są:
1) jako dodatkowe wymienniki końcowe, które zapewniają powrót ciepła z podgrzaną wodą zasilającą, co prowadzi do wzrostu sprawności kotła nawet o 6-8% przy nieznacznym zwiększeniu masy i ogólnie gabarytów instalacji kotłowej;
2) jako wymienniki ciepła zastępujące zwykłe ekonomizery wody, co prowadzi do znacznego całkowitego efektu techniczno-ekonomicznego w postaci obniżenia kosztów kapitałowych (zakup i instalacja sprzętu) oraz zmniejszenia kosztów eksploatacyjnych (paliwo, energia elektryczna i konserwacja) ;
3) jako wymienniki ciepła do pozyskiwania podgrzanej wody lub innych nośników ciepła wykorzystywanych w innych procesach technologicznych.
Konstrukcyjnie UTKP jest wodnorurowym, krzyżowo- przeciwprądowym wymiennikiem ciepła „gaz-ciecz”, dwu lub czterociągowym dla wody i dwuciągowym dla gazów, którego powierzchnie konwekcyjne wykonane są z żebrowanych rur bimetalicznych (E- Fin – rura), przeznaczone do wykorzystania ciepła użytkowego gazów spalinowych i ciepła utajonego kondensacji par zawartych w spalinach, podgrzewania cieczy roboczych. Urządzenie wykonane jest w postaci osobnego bloku, który instaluje się za kominem na ścieżce gazowej.
Głównym zastosowaniem jest podgrzewanie wody ciepłem odpadowym z urządzeń spalających paliwo o mocy cieplnej od 5 do 100 MW.
Podgrzana woda jest używana:
– w systemie zaopatrzenia w ciepłą wodę;
– w systemie grzewczym;
– do ogrzewania zasilania kotła;
– do ogrzewania zaopatrzenia sieci ciepłowniczych;
– do ogrzewania powietrza do spalania w kotle;
– do ogrzewania pomieszczeń kotłowni;
– na potrzeby ciepłownictwa.
O właściwym wyborze rodzaju i wymaganej wydajności wymiennika ciepła decyduje nie moc zainstalowana jednostek kotłowych, ale obecność rzeczywistych odbiorców odprowadzanego ciepła. Ciepło dostępne w spalinach kotła zależy od zawartości wodoru w paliwie, szybkości spalania paliwa, procentowej zawartości nadmiaru tlenu w mieszance paliwowo-powietrznej oraz temperatury gazów spalinowych. Typowa gama modeli UTKP produkowanych przez nasze przedsiębiorstwo może nie spełniać niektórych wymagań klientów, dlatego zwracamy uwagę, że w 90% przypadków UTKP produkowane są na podstawie projektu o odpowiednich parametrach technicznych i technologicznych.
Nasza firma posiada duże doświadczenie i zapewnia pełen zakres prac związanych z przebudową istniejących i budową nowych obiektów energetycznych z wykorzystaniem technologii kondensacyjnej w oparciu o urządzenia do wykorzystania ciepła własnej produkcji – od projektu po wprowadzenie do eksploatacji przemysłowej.

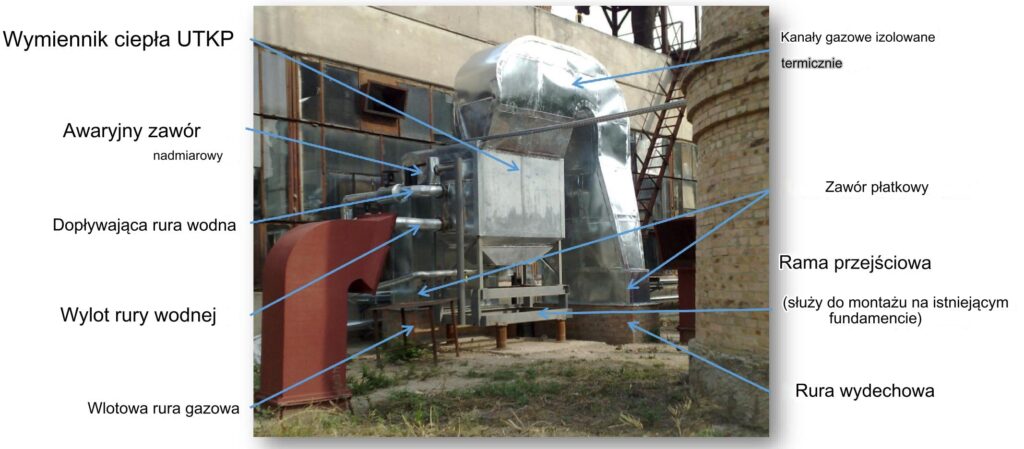

Wiązka rur wymiennika ciepła składa się z bimetalicznych rur żebrowanych o określonych parametrach geometrycznych.
W wymienniku ciepła woda jest podgrzewana w wyniku chłodzenia gazów spalinowych przepływających w przestrzeni międzyrurowej .
W dolnej części wymiennika ciepła znajduje się komora do gromadzenia powstałego kondensatu i króciec do jego odprowadzania do układu chemicznego oczyszczania wody .
W dolnej i górnej części wymiennika ciepła znajdują się króćce doprowadzenia i odprowadzenia podgrzanej wody, w których przewidziano tuleje do montażu termometrów.
W wymienniku ciepła znajduje się zawór przeciwwybuchowy , który może pełnić funkcję włazu służącego do kontroli rur wymiany ciepła, a także w razie potrzeby do ich czyszczenia.
Na rurze gazowej wylotowej wymiennika ciepła znajdują się przyłącza do pomiaru temperatury gazu, pobierania próbek gazu do analizy gazu oraz pomiaru oporów aerodynamicznych podczas prac konserwacyjnych i regulacyjnych.

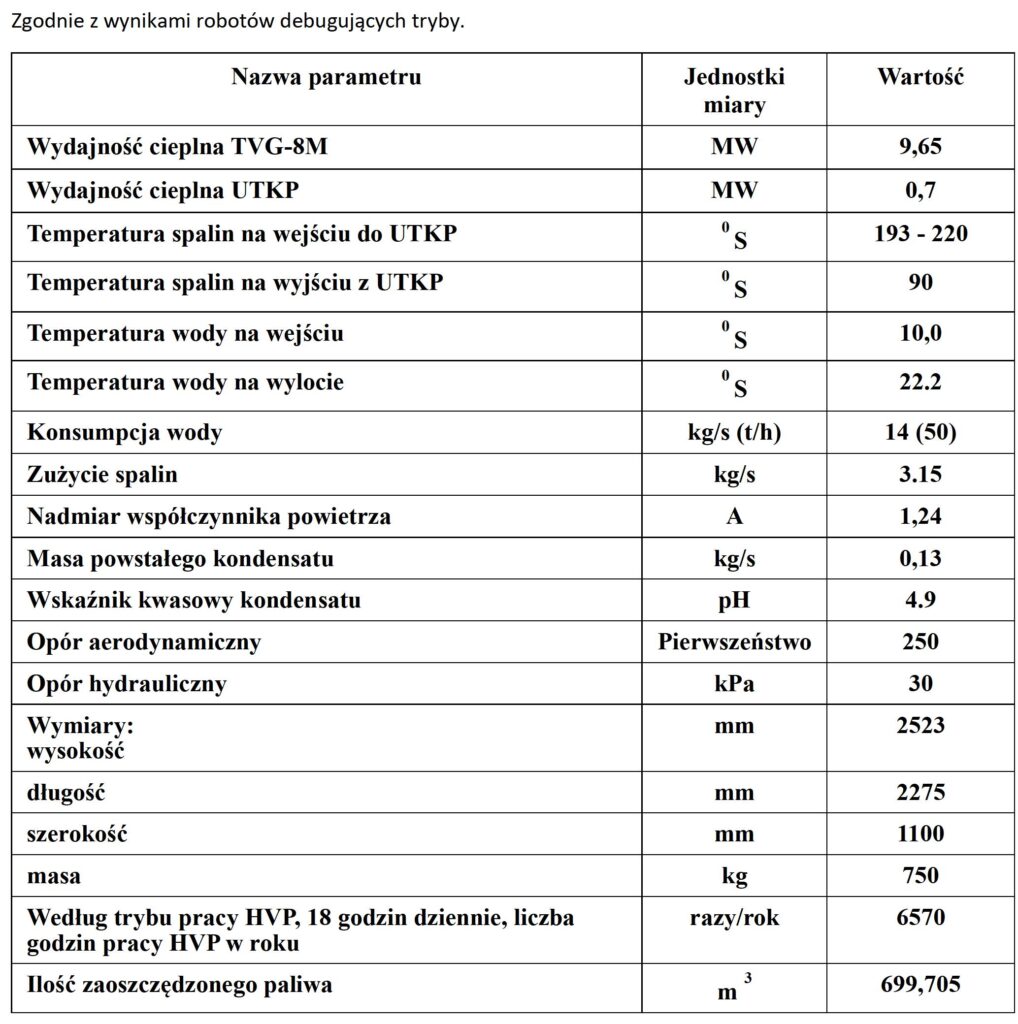

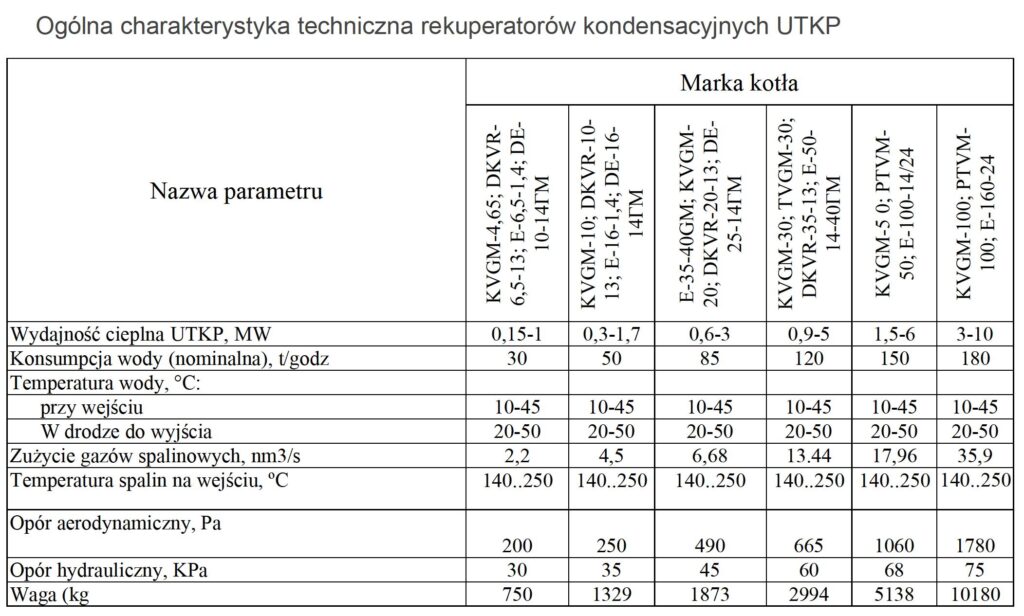

Charakterystyka techniczna jednoobwodowego rekuperatora kondensacyjnego UTKP do kotła TVG-8M.

Ekonomizer wykorzystujący ciepło UTKP jest produktem w pełni fabrycznym i dostarczany jest jako jedna jednostka przenośna (urządzenie zmontowane).
Ekonomizer-użytkownik ciepła UTKP dostarczany jest do Klienta bez opakowania lub w opakowaniu z folii ochronnej, co zapewnia zachowanie ekonomizera podczas prawidłowego transportu i magazynowania.
Wszystkie otwory są zabezpieczone zatyczkami przed wilgocią i brudem.
Podstawowy zestaw dostawy obejmuje:
• zespół ekonomizera;
• Instrukcja obsługi;
• paszport techniczny.
