Потужний теплоутилізатор серії УТКП для зовнішнього застосування

Теплоутилізатор серії УТКП (утилізатор тепла конденсаційний поверхневий)

– це модель теплообмінника-утилізатора яка з 2000-х років успішно експлуатується на різному паливо- та енерговикористовуючому обладнанні на понад 100 підприємствах різних галузей, характеризуються високою надійністю і стабільністю характеристик в умовах тривалої роботи. Апарати зарекомендували себе як високоефективна, проста в експлуатації, ремонтопридатна техніка широкого спектру застосування. З 2008 року розпочато виробництво нової моделі УТКП зі значно зменшеними масогабаритними характеристиками та аеродинамічним спротивом. В нових моделях додано можливість використання декількох теплообмінників оснащених турбулізаторами в водяних трубах, системи попереднього зрошування димових газів, станції нейтралізації конденсату та комплексної системи АСУ ТП. Така глибока модернізація УТКП значно розширила спектр технологічного застосування апарату і дозволила використовувати його в конденсаційному режимі практично в усіх подальших проєктах. З 2014 року конденсаційні теплоутилізатори УТКП виготовляються під єдиною моделлю FGR.

УТКП використовуються:

1) як додаткові хвостові теплообмінники, що забезпечують повернення теплоти з підігрітою живильною водою, що призводить до підвищення ККД котлів на величину до 6-8% при незначному збільшенні маси і габаритів котельної установки загалом;

2) як теплообмінники, що заміщають штатні водяні економайзери, що призводить до значного сумарного техніко-економічного ефекту від зниження капітальних витрат (на придбання та встановлення обладнання) і від зниження експлуатаційних витрат (на паливо, електроенергію та обслуговування);

3) як теплоутилізатори для отримання підігрітої води або інших теплоносіїв, що використовуються в інших технологічних процесах.

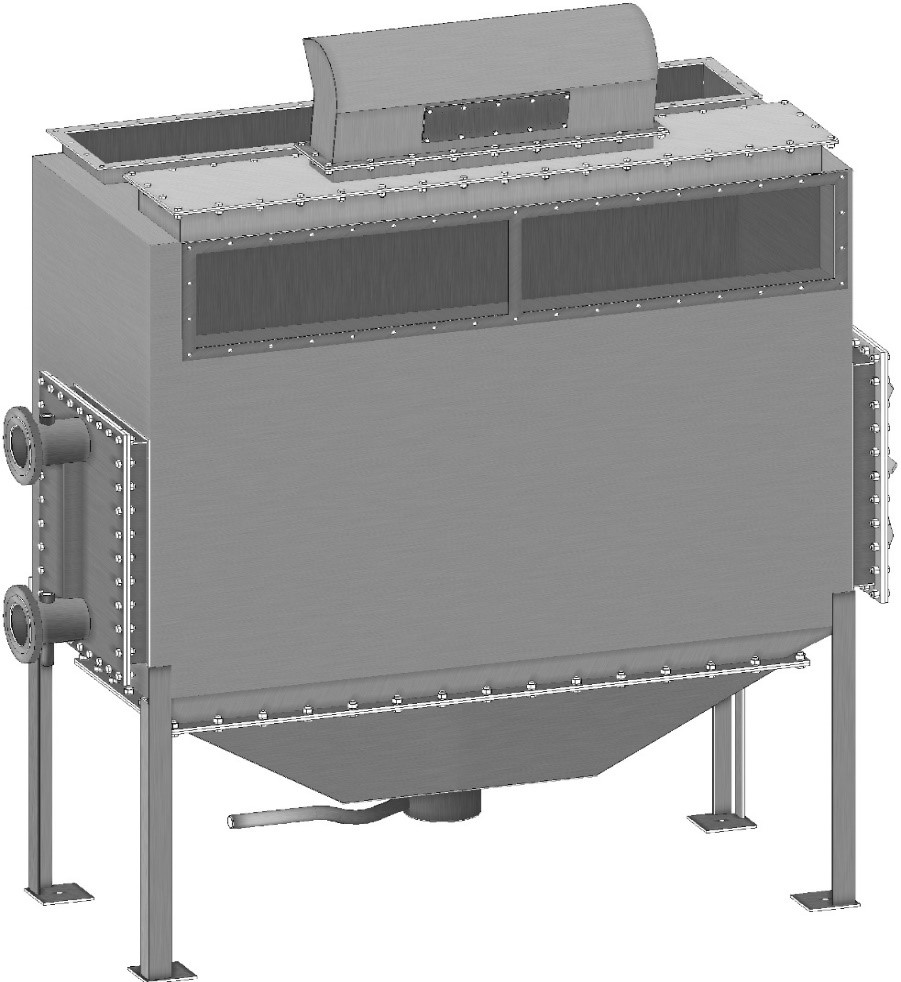

Конструктивно УТКП є водотрубним поперечно-протиточним теплообмінником “газ-рідина”, двох або чотирьох ходовий по воді та двох ходовий по газах, конвективні поверхні якого виконані оребреними біметалевими трубами (E-Fin-труба), призначений для утилізації корисного тепла від димових газів, і прихованої теплоти конденсації парів, що містяться в димових газах, нагріву робочих рідин. Апарат виконаний у вигляді окремого блоку який встановлюється за димососом на тракті газів.

Основне застосування – це нагрівання води скидним теплом від паливовикористовуючого обладнання теплопродуктивністю 5 – 100 МВт.

Нагріта вода використовується:

• у системі гарячого водопостачання;
• у системі опалення;
• для підігріву підживлення котлів;
• для підігріву підживлення теплових мереж;
• для підігріву повітря на горіння котла;
• для опалення приміщень котельні;
• для теплотехнічних потреб.

Правильний вибір типу та необхідної продуктивності утилізатора визначається не встановленою потужністю котлоагрегатів, а наявністю реальних споживачів теплоти, що утилізується. Доступне тепло в димових газах котла залежить від вмісту водню в паливі, швидкості горіння палива, відсотка надлишкового кисню в паливній суміші з повітрям та температури димових газів.

Наше підприємство має великий досвід і забезпечує виконання повного комплексу робіт з реконструкції наявних та будівництва нових енергетичних об’єктів з використанням конденсаційних технологій на базі теплоутилізаційного обладнання власного виробництва – від проєктування до введення в промислову експлуатацію.

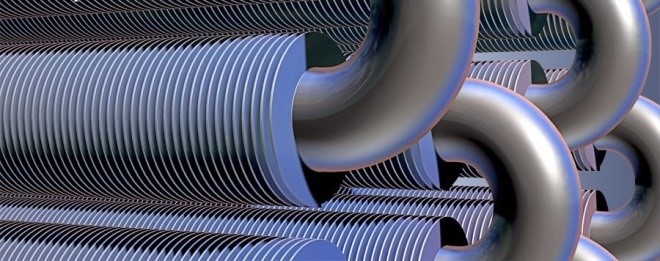

Трубний пучок теплообмінника компонується з біметалевих оребрених труб з певними геометричними параметрами.
У теплообміннику здійснюється нагрівання води за рахунок охолодження димових газів, що проходять у міжтрубному просторі.
У нижній частині теплообмінника розташована камера збору утвореного конденсату та штуцер для його відведення в систему хімводоочищення.
У нижній і верхній частині теплообмінника є патрубки для підведення і відведення води, що нагрівається, в яких передбачені гільзи для установки термометрів.

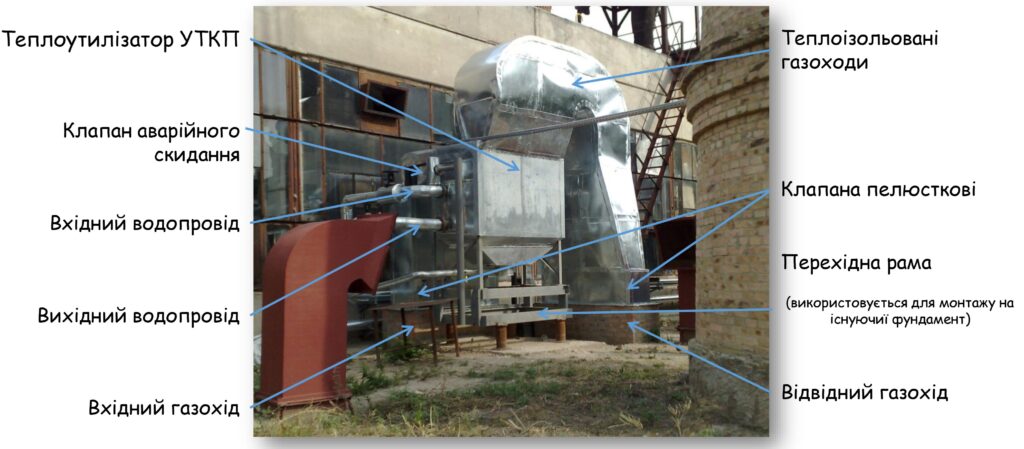

У теплоутилізаторі передбачений вибуховий клапан, який може бути люком для огляду теплообмінних труб, а також для здійснення, у разі потреби, їх очищення.
На вихідному газовому патрубку теплоутилізатора передбачені штуцери для вимірювання температури газів, відбору газів для проведення газового аналізу та вимірювання аеродинамічного опору при проведенні режимно-налагоджувальних робіт.

Технічні характеристики одноконтурного конденсаційного теплоутилізатора УТКП для котла ТВГ-8М.

За результатами режимно-налагоджувальних робіт.

Загальні технічні характеристики типоряду конденсаційних теплоутилізаторів УТКП

Економайзер-теплоутилізатор УТКП є виробом повної заводської готовності та постачається одним транспортабельним блоком (пристрій у зборі).
Економайзер-теплоутилізатор УТКП постачається замовнику без упаковки або в упаковці із захисної плівки, що забезпечує збереження економайзера при належному транспортуванні та зберіганні.
Всі отвори захищені від попадання вологи та бруду заглушками.

У базовий комплект поставки входять:
• економайзер у зборі;
• інструкція з експлуатації;
• технічний паспорт.
