Теплоутилизатор серии УТКП
Теплоутилизатор серии УТКП (утилизатор тепла конденсационный поверхностный) это модель теплообменника-утилизатора, которая с 2000 г. успешно эксплуатируется на разном топливо- и энергоиспользующем оборудовании более 100 предприятий разных отраслей, характеризуются высокой надежностью и стабильностью характеристик в условиях длительной работы. Аппараты зарекомендовали себя как высокоэффективная, простая в эксплуатации ремонтопригодная техника широкого спектра применения. С 2008 г. начато производство новой модели УТКП со значительно уменьшенными массогабаритными характеристиками и аэродинамическим сопротивлением. В новых моделях добавлена возможность использования нескольких теплообменников, оснащенных турбулизаторами в водяных трубах, системы предварительного орошения дымовых газов, станция нейтрализации конденсата и комплексная система АСУТП. Эта глубокая модернизация УТКП значительно расширила спектр технологического применения аппарата и позволила использовать его в конденсационном режиме практически во всех последующих проектах. С 2014 года конденсационные теплоутилизаторы УТКП изготавливаются под единственной маркой FGR.
УТКП используются:
1) в качестве дополнительных хвостовых теплообменников, обеспечивающих возврат теплоты с подогретой питательной водой, что приводит к повышению КПД котлов на величину до 6-8% при незначительном увеличении массы и габаритов котельной установки в целом;
2) как теплообменники, замещающие штатные водяные экономайзеры, что приводит к значительному суммарному технико-экономическому эффекту от снижения капитальных затрат (на приобретение и установку оборудования) и от снижения эксплуатационных расходов (на топливо, электроэнергию и обслуживание);
3) в качестве теплоутилизаторов для получения подогретой воды или других теплоносителей, используемых в других технологических процессах.
Конструктивно УТКП является водотрубным поперечно- противоточным теплообменником «газ-жидкость», двух или четырехходовой по воде и двухходовой по газам, конвективные поверхности которого выполнены оребренными биметаллическими трубами (E- Fin — труба), предназначенный для утилизации полезного тепла от дымовых газов, и скрытой теплоты конденсации паров, содержащихся в дымовых газах, нагрева рабочих жидкостей Аппарат выполнен в виде отдельного блока, устанавливаемого за дымососом на тракте газов.
Основное применение – это нагрев воды сбросным теплом от топливоиспользующего оборудования теплопроизводительностью 5 – 100 МВт.
Нагретая вода используется:
— в системе горячего водоснабжения;
— в системе отопления;
— для подогрева подкормки котлов;
— для подогрева подкормки тепловых сетей;
— для подогрева воздуха для горения котла;
— для отопления помещений котельной;
— для теплотехнических нужд.

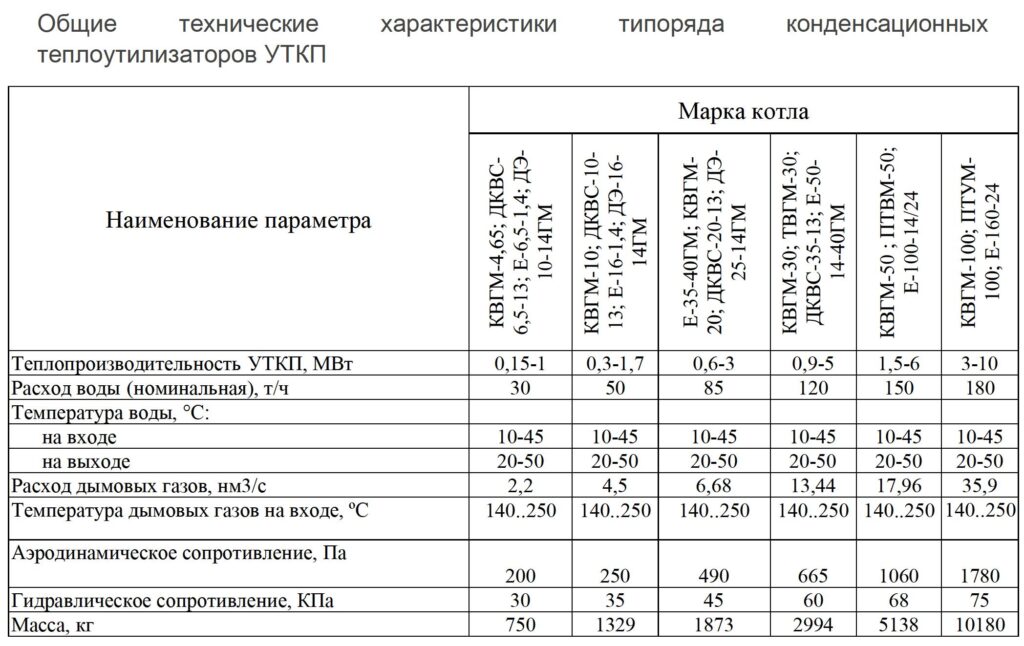

Правильный выбор типа и необходимой производительности утилизатора определяется не установленной мощностью котлоагрегатов, а наличием реальных потребителей утилизируемой теплоты. Доступное тепло в дымовых газах котла зависит от содержания водорода в топливе, скорости горения топлива, процента избыточного кислорода в топливной смеси с воздухом и температуры дымовых газов. Типичный модельный ряд УТКП, производимый нашим предприятием, может не отвечать некоторым требованиям заказчика, поэтому отметим, что в 90% случаев УТКП изготавливаются на основании проекта с соответствующими технико-технологическими характеристиками.
Наше предприятие имеет большой опыт и обеспечивает выполнение полного комплекса работ по реконструкции существующих и строительству новых энергетических объектов с использованием конденсационных технологий на базе теплоутилизационного оборудования собственного производства – от проектирования до ввода в промышленную эксплуатацию.

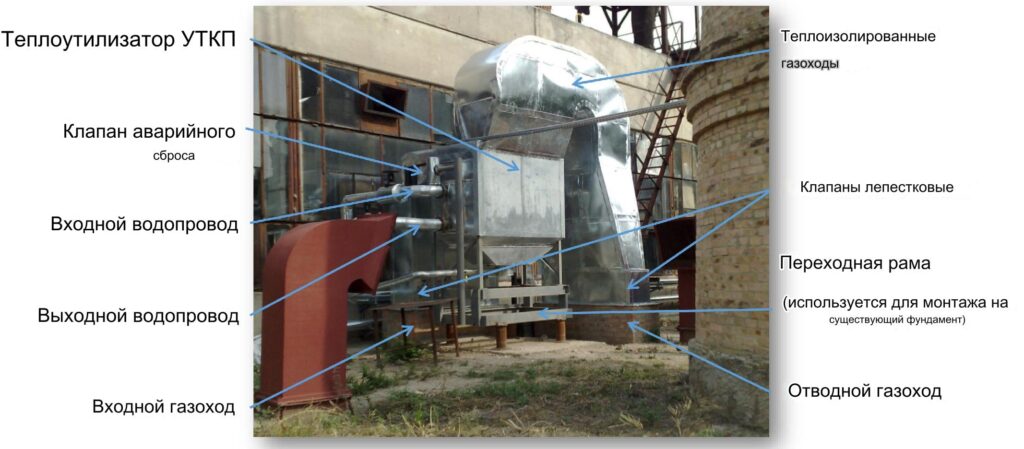

Трубный пучок теплообменника компонуется из биметаллических оребренных труб с определенными геометрическими параметрами.
В теплообменнике осуществляется нагрев воды за счет охлаждения дымовых газов, проходящих в межтрубном пространстве.
В нижней части теплообменника расположена камера сбора образовавшегося конденсата и штуцер для его отвода в систему химводоочистки .
В нижней и верхней части теплообменника имеются патрубки для подвода и отвода нагреваемой воды, в которых предусмотрены гильзы для установки термометров.
В теплоутилизаторе предусмотрен взрывной клапан, который может быть люком для осмотра теплообменных труб, а также для осуществления, в случае необходимости, их очистки.
На выходном газовом патрубке теплоутилизатора предусмотрены штуцеры для измерения температуры газов, отбора газов для проведения газового анализа и измерения аэродинамического сопротивления при проведении режимно -наладочных работ.

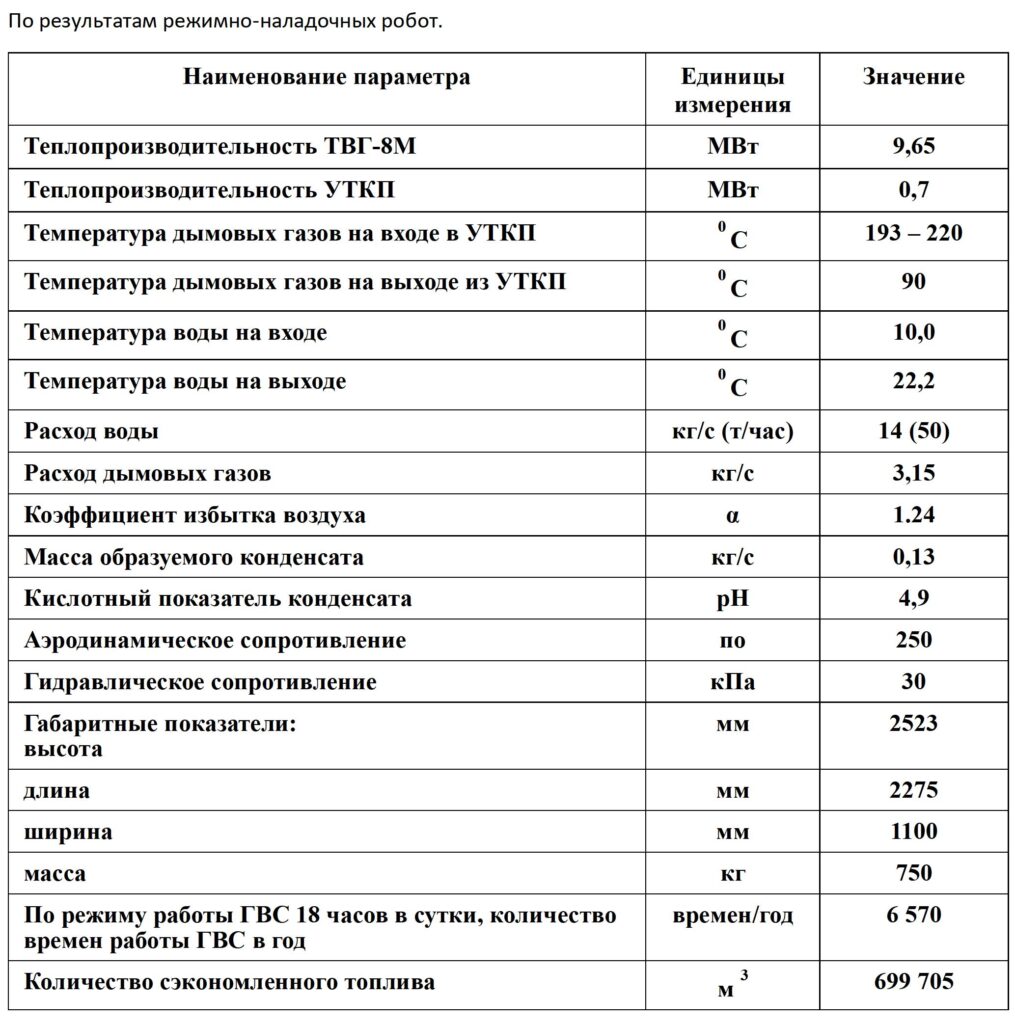

Технические характеристики одноконтурного конденсационного теплоутилизатора УТКП для котла ТВГ-8М.
Экономайзер теплоутилизатор УТКП является изделием полной заводской готовности и поставляется одним транспортабельным блоком (устройство в сборе).
Экономайзер-теплоутилизатор УТКП поставляется заказчику без упаковки или в упаковке из защитной пленки, что обеспечивает сохранение экономайзера при надлежащей транспортировке и хранении.
Все отверстия защищены от попадания влаги и грязи заглушками.
В базовый комплект поставки входят:
• экономайзер в сборе;
• Руководство по эксплуатации;
• технический паспорт.
